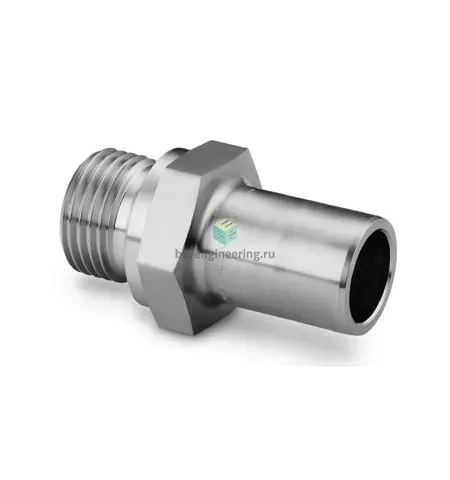

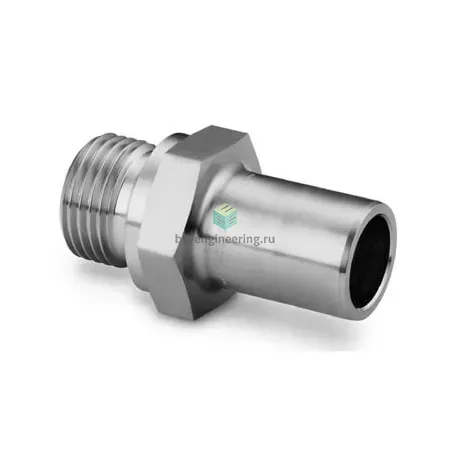

SS-6-TA-1-6RS Swagelok - Переходник прямой с нар. резьбой обжимной G3/8-3/8", нерж.

Назначение и принцип работы

Переходник прямой втулочный Swagelok SS-6-TA-1-6RS предназначен для герметичного соединения трубки Ø 3/8" (9,53 мм) с внутренней резьбой G3/8 в технологических линиях измерения, подачи газа и жидкостей. Работает по принципу двухфerrулевой обжимной системы: при затяжке гайки две обжимные втулки последовательно фиксируют трубку, создавая металлическое уплотнение, а резинометаллическое кольцо USIT (DIN 3852-2 форма A) обеспечивает герметизацию резьбового соединения и компенсирует микронеровности поверхности.

Ключевые особенности конструкции

Корпус и элементы выполнены из нержавеющей стали AISI 316, что обеспечивает стойкость к коррозии в агрессивных средах. Конструкция — обжим трубки с помощью двух обжимных колец и гайки; подключение: G3/8 — резьба, 3/8" — втулка для трубки. Уплотнение резьбы — кольцо резинометаллическое USIT по DIN 3852-2 форма A. Типичные рабочие среды: сжатые газы, гидравлические масла, неагрессивные химикаты. Рекомендуемое рабочее давление для соединения с трубкой 3/8" — до ≈413 bar (6000 psi), рабочая температура в зависимости от эластомера уплотнителя — примерно −60…+200 °C.

Экспертные рекомендации по применению

Перед сборкой убедитесь в чистоте трубы и отсутствии заусенцев на срезе; вставьте трубку до упора во втулку. Затягивайте от руки, затем доводите моментом — примерно 1–1.5 оборота ключом после «от руки» (точный момент зависит от диаметра и толщины стенки трубы). Не используйте повторно деформированные обжимные кольца; при многократной разборке заменяйте втулки. Избегайте ударных перегрузок и превышения давления/температуры выше указанных, проверяйте совместимость уплотнителя USIT с рабочей средой.
