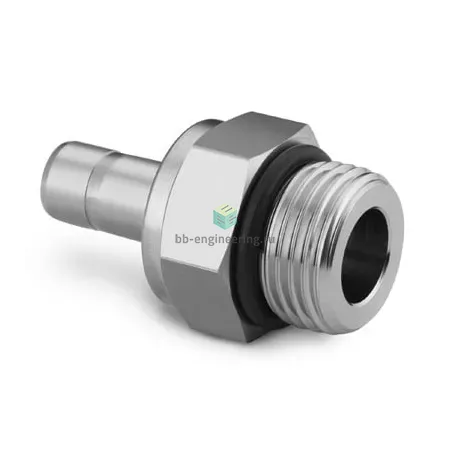

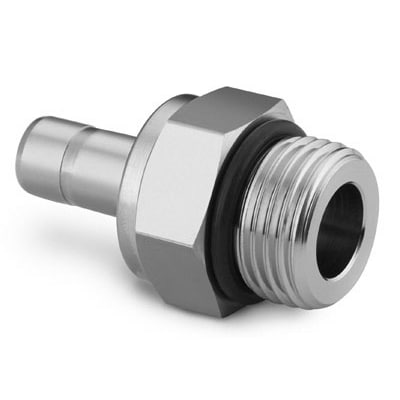

SS-6-TA-1-6ST Swagelok - Переходник прямой с нар. резьбой обжимной UNF 9/16"-18-3/8", нерж.

Назначение и принцип работы

Переходник прямой с наружной резьбой втулочный Swagelok предназначен для коммутации стальных трубок и резьбовых приборных портов в технологических, гидравлических и пневматических системах измерения и отбора проб. Соединение реализовано как обжим трубки с помощью двух обжимных колец и гайки (two-ferrule), а герметизация резьбового соединения обеспечивается выступающим O‑ring, что позволяет сочетать механическую фиксацию и эластичное уплотнение. Конфигурация подключения UNF 9/16″-18 → втулка 3/8″ обеспечивает переход от приборного порта к трубке 3/8″ OD с минимальной проточной потерей и высокой повторяемостью сборки.

Ключевые особенности конструкции

Корпус изготовлен из нержавеющей стали AISI 316, стойкой к коррозии и агрессивным средам. Конструкция: две обжимные втулки + гайка для надёжного прижима трубки, выступающее уплотнительное кольцо O‑ring для герметизации резьбы. Тип подключения: UNF 9/16″-18 (канал 1) и 3/8″ втулка (канал 2). Применимо для газов, жидкостей и технологических сред; рабочее давление зависит от диаметра и стенки трубки, типично до ~420 bar (≈6000 psi) при статических условиях, температура эксплуатации определяется материалом O‑ring (например, фторкаучук: ≈-20…+200 °C; при отсутствии органического уплотнения — значительно шире).

Экспертные рекомендации по применению

Подбирайте O‑ring по химстойкости и температуре процесса. Перед монтажом зачистите и обезжирьте торец трубки, устанавливайте втулки в правильной последовательности; при затяжке гайки следуйте рекомендациям производителя (от руки до упора + контрольный оборот/момент). Избегайте повторного использования изношенных втулок и деформированных трубок. После сборки выполните гидравлическое/пневматическое испытание на рабочее давление и проверьте отсутствие подтёков в резьбовом и обжимном соединениях.
