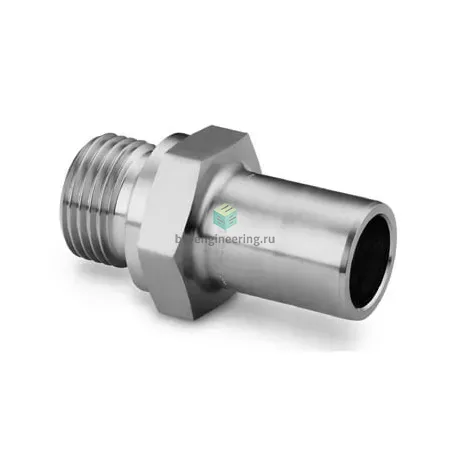

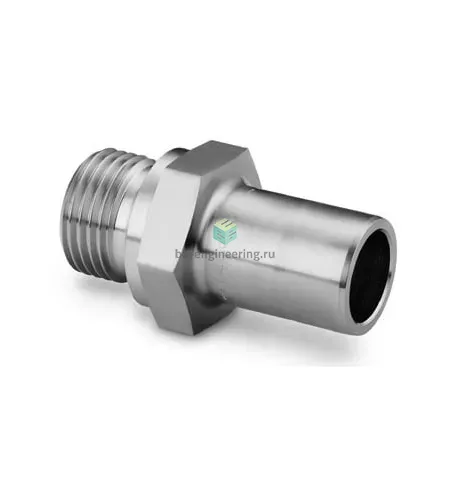

SS-6-TA-1-8RS Swagelok - Переходник прямой с нар. резьбой обжимной G1/2-3/8", нерж.

Назначение и принцип работы

Переходник прямой с наружной резьбой втулочный служит для герметичного подключения трубчатых линий диаметром 3/8" (9,53 мм) к резьбовым портам G1/2 в приборах и арматуре. Работает по принципу обжимного соединения: трубка фиксируется внутри втулки двухколпачковым обжимом (две обжимные втулки и гайка), резьбовое соединение уплотняется резинометаллическим кольцом USIT по DIN 3852-2 (форма A). Решает задачу прокладки инструментальных, пневматических и гидравлических линий с высокой герметичностью и повторяемостью сборки при давлении и температурных режимах, характерных для технологических и лабораторных систем.

Ключевые особенности конструкции

Корпус изготовлен из нержавеющей стали AISI 316 (материал изделия — нержавеющая сталь), что обеспечивает коррозионную стойкость в агрессивных средах. Конструкция — обжим трубки с двумя обжимными кольцами и гайкой, соединение каналов: канал 1 — G1/2, канал 2 — 3/8" (втулка). Уплотнение резьбы — резинометаллическое кольцо USIT по DIN 3852-2 (форма A); материал кольца — в зависимости от исполнения (NBR/FKM и т.п.). Типичные рабочие среды: азот, воздух, технические инертные газы, минеральные и некоторые агрессивные жидкости. При корректном подборе трубки и уплотнений типичное рабочее давление в линиях с 3/8" трубкой может достигать порядка 6000 psi (≈414 bar) при комнатной температуре; температурный диапазон определяется материалом уплотнения (примерно NBR −30…+100 °C, FKM −20…+200 °C).

Экспертные рекомендации по применению

Подбирайте исполнение кольца (NBR/FKM) под рабочую среду и температуру. Перед сборкой обеспечить чистую, прямую резанную кромку трубки с небольшим фаской и соблюдением требуемой толщины стенки. Резьбовое уплотнение реализуется кольцом USIT — применение фум‑ленты или паст часто излишне и может ухудшить седловую посадку; следуйте моментам/оборотам затяжки производителя при первой сборке. Избегайте многократных повторных сборок без замены уплотнителей и обжимных колец, контролируйте вибрации и осевую нагрузку (при необходимости применять опоры). Проверяйте совместимость AISI 316 с рабочей средой при повышенных температуре и коррозионных компонентах.
