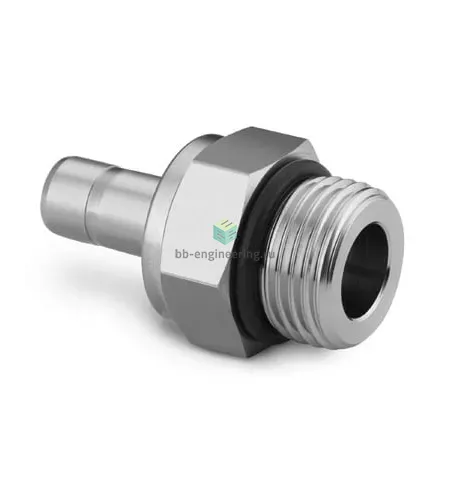

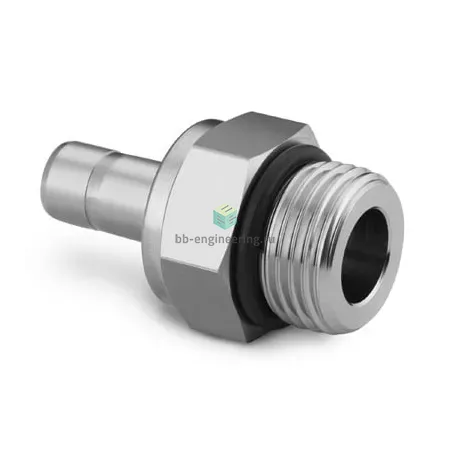

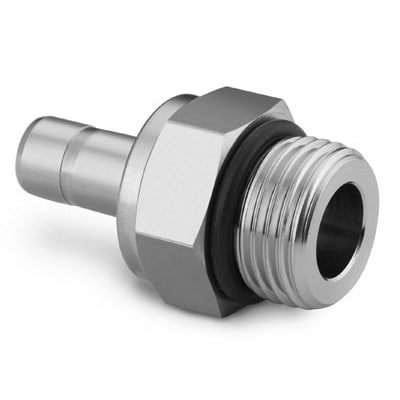

SS-6-TA-1-8ST Swagelok - Переходник прямой с нар. резьбой обжимной UNF 3/4"-16-3/8", нерж.

Назначение и принцип работы

Переходник прямой с наружной UNF резьбой и втулкой применяется для герметичного соединения трубопроводов и приборных линий в технологических системах высокого давления — подводы керосина, масла, газов и гидравлических сред. Конструкция с обжимом двух феррулов и гайкой обеспечивает металлическое прессовое соединение трубки Ø3/8" (втулка) с резьбовым патрубком UNF 3/4"-16, а выступающее O‑ring обеспечивает вторичное уплотнение резьбового сочленения при вибрации и перепадах давления.

Ключевые особенности конструкции

Корпус и комплектные феррулы — нержавеющая сталь AISI 316, стойкая к коррозии и агрессивным средам. Тип уплотнения — выступающее O‑ring (по заказу возможны материалы FKM/NBR/EPDM) для предотвращения протечек при динамических нагрузках. Тип конструкции — двухфасочный обжим с гайкой Swagelok, обеспечивающий повторяемую герметизацию. Рабочие среды: инертные и агрессивные газы, масла, гидравлические жидкости. Температурный диапазон типично −65…+204 °C при применении фторкаучука; при отсутствии эластомера предел определяется AISI 316. Рабочее давление зависит от диаметра и стенки трубки — для типовых метрологических и технологических линий соответствует диапазону систем малого диаметра (до нескольких сотен бар); конкретные значения согласуйте с таблицами Swagelok.

Экспертные рекомендации по применению

Перед монтажом обеспечить чистоту торца трубки, соосность и отсутствие фасок/заусенцев; вставить трубку до контакта с внутренней ступенью втулки, завинтить гайку вручную и затем докрутить в соответствии с техническими рекомендациями производителя или указанным моментом/числом оборотов. Избегать перетяжки — это повреждает феррулы и O‑ring. При разборке проверять состояние феррулов и O‑ring; при многократной разборке заменять уплотнения. Выполнять испытание на герметичность (пневмо/гидро) после установки. Подбирать материал O‑ring согласно рабочей среде и температуре, а при критичных режимах — согласовывать с отделом технической поддержки Swagelok.
