SS-6-TA-1-8W Swagelok - Переходник прямой под приварку встык обжимной 3/8"-1/2", нерж.

Назначение и принцип работы

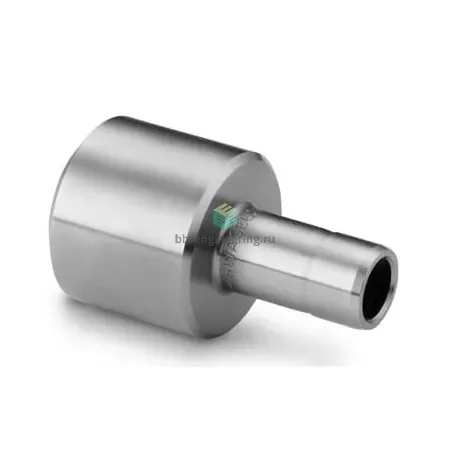

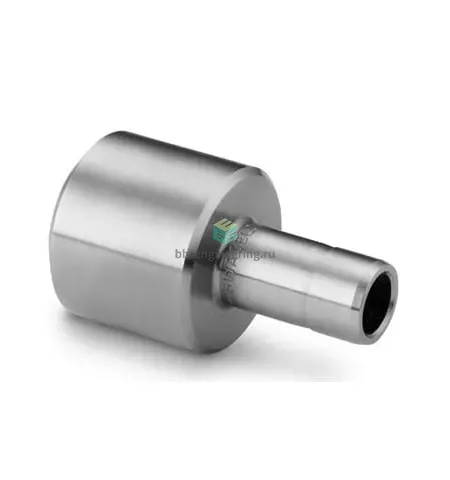

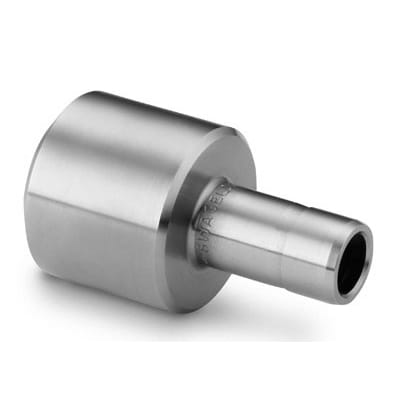

Прямой переходник под приварку Swagelok SS-6-TA-1-8W предназначен для перехода от обжимного соединения трубки 3/8″ (втулка) к постоянному трубопроводу 1/2″ (приварка встык). Решает задачу герметичного присоединения измерительных линий, приборных отводов и местных ответвлений в технологических системах с агрессивными средами. Принцип работы основан на комбинированном соединении: с одной стороны — обжимная система с двумя обжимными кольцами и гайкой, с другой — присоединение через сварку встык, что обеспечивает механическую прочность и минимальное гидравлическое сопротивление в месте приварки.

Ключевые особенности конструкции

Корпус изготовлен из нержавеющей стали AISI 316, обеспечивающей коррозионную стойкость в средах на основе воды, масел, кислот и большинства технологических газов. Конструкция — обжим трубки с двумя обжимными кольцами (двух-закатная система) и гайкой Swagelok, гарантирующая повторяемую герметичность без уплотнительных материалов. Подключения: канал 1 — 3/8″ (втулка), канал 2 — 1/2″ (под приварку встык). Тип уплотнения резьбы отсутствует (металлоконтактное уплотнение через обжим). Типичные рабочие температуры для AISI 316: ≈ −54 °C…+427 °C; практические рабочие давления зависят от толщины стенки труб и условий монтажа (в промышленных системах часто применяют в диапазоне до нескольких сотен бар; для точной величины — см. каталог Swagelok и расчёт MAWP).

Экспертные рекомендации по применению

Подбирайте переходник с учётом наружного диаметра и толщины стенки подключаемой трубки 3/8″; перед обжимом убедитесь в чистоте торца и правильной установке втулки и двух обжимных колец. При приварке 1/2″ соблюдайте технологию сварки для AISI 316 (предварительная зачистка, контроль тепловложения) чтобы не деформировать зону обжима. Избегайте циклических нагрузок выше расчётных, контролируйте крутящий момент при затяжке гайки по рекомендациям Swagelok и используйте тест на герметичность после монтажа. В критичных по давлению/температуре системах выполняйте расчёт MAWP с учётом стенки трубы и подбирайте материал корпуса и режим сварки в соответствии с регламентом эксплуатации.
