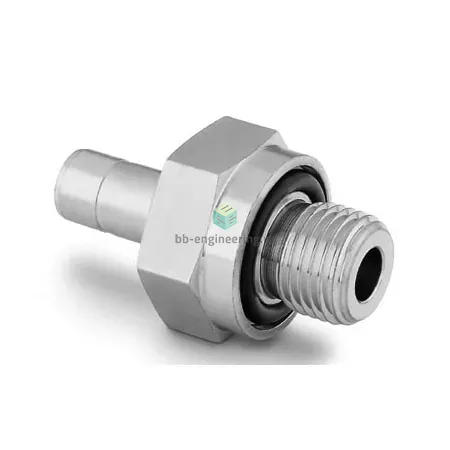

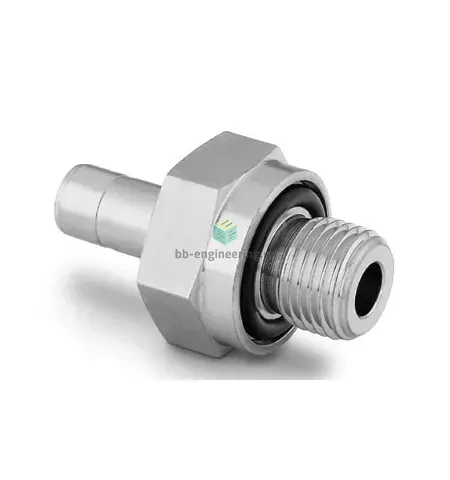

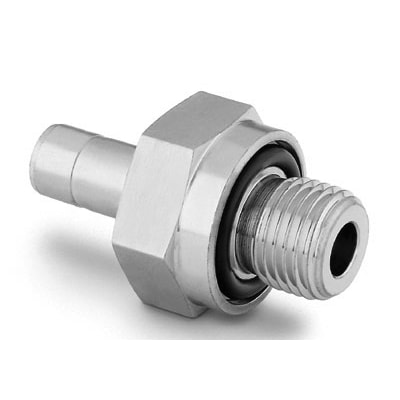

SS-6-TA-1-OR Swagelok - Переходник прямой с нар. резьбой обжимной UNF 9/16"-18-3/8", нерж.

Назначение и принцип работы

Переходник прямой втулочный с наружной резьбой UNF 9/16″-18 → втулка 3/8″ предназначен для соединения трубных линий приборного и технологического назначения: систем КИПиА, аналитики, газовых и жидкостных линий высокого давления. Работает по принципу обжима трубки двумя обжимными кольцами (передняя и задняя втулки) и гайкой — при затяжке образуется герметичное уплотнение металлом о металл; дополнительное торцевое уплотнение обеспечивается утопленным O‑ring в резьбовой части для предотвращения утечки по резьбе и улучшения повторяемости соединения.

Ключевые особенности конструкции

Корпус и комплектующие изготовлены из нержавеющей стали AISI 316, что обеспечивает устойчивость к коррозии в агрессивных средах и совместимость с большинством аналитических сред. Конструкция — двухупорная система обжима (две конические втулки + гайка) Swagelok; резьба UNF 9/16″-18 на приёме, рабочий канал 3/8″ (втулка). Утопленный O‑ring служит уплотнением резьбы и минимизирует необходимость применения паст/лент. Типичные рабочие среды: сжатые газы, гидравлические жидкости, химические реагенты и вакуум (в зависимости от материала уплотнения). Рабочее давление и температурный диапазон зависят от толщины и материала трубки и материала O‑ring; ориентировочно возможны режимы до сотен бар (проверять по таблицам производителя) и температур от примерно −54 °C до +204 °C при корректном подборе уплотнения.

Экспертные рекомендации по применению

Подбирайте фитинг в соответствии с внешним диаметром и толщиной стенки трубки 3/8″, используйте оригинальные обжимные кольца Swagelok. Обращайте внимание на материал O‑ring при работе с агрессивными средами и при высоких температурах — при необходимости выбирайте фторсодержащие компаунды. При монтаже обеспечьте чистый, перпендикулярный рез конца трубки, последовательную затяжку по рекомендациям производителя и контроль момента/угла; избегайте перекоса и повторного многократного использования обжимных колец. Типичные ошибки: несоответствие размеров трубки, недостаточная обрезка фаски, чрезмерная затяжка резьбы (повреждение O‑ring) и применение неподходящих паст по резьбе. При критичных режимах — сверяйтесь с паспортными данными Swagelok и испытаниями на герметичность после установки.
