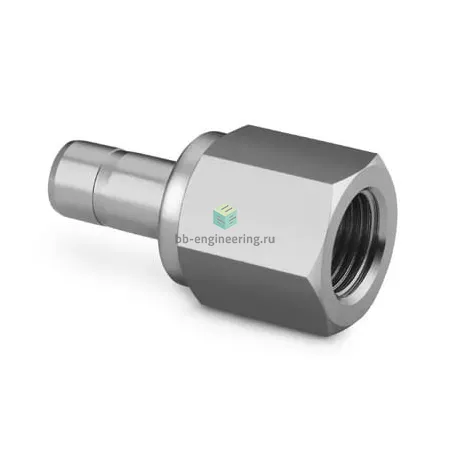

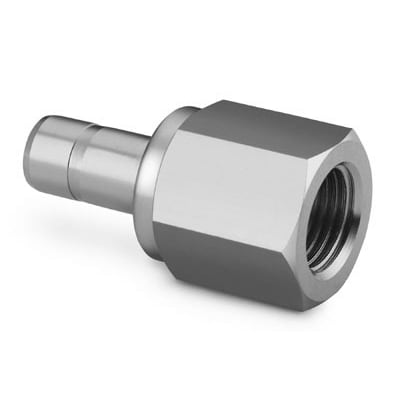

SS-6-TA-7-4RP Swagelok - Переходник прямой с внутр. резьбой обжимной G1/4-3/8", нерж.

Назначение и принцип работы

Обжимной переходник прямой с внутр. резьбой втулочный G1/4–3/8″ предназначен для соединения трубных линий и резьбовых портов в приборных и технологических системах: транспорте измерений, системах отбора проб, газовой хроматографии, гидравлике низкого и среднего давления. Принцип работы — герметичное соединение стальной трубки через двухкольцевую обжимную систему (две обжимные втулки + гайка) и металлокольцевое уплотнение резьбы по DIN 3852-2 форма B; канал 1 — внутренняя резьба G1/4, канал 2 — втулка под 3/8″ трубку. Материал корпуса — коррозионно-стойкая сталь AISI 316.

Ключевые особенности конструкции

Конструкция: два обжимных кольца и гайка Swagelok обеспечивают повторяемую и разборную герметизацию без сварки. Металлическая прокладка DIN 3852-2 (форма B) гарантирует надёжное уплотнение резьбы при вибрациях и высоких температурах. Корпус и комплектующие — нержавеющая сталь AISI 316, применимы для воды, масел, инертных и многих агрессивных сред; стойкость к хлоридной коррозии требует проверки условий. Типичные рабочие диапазоны для аналогичных изделий Swagelok: температуры от примерно −65 °C до +232 °C и рабочие давления до порядка сотен бар в зависимости от OD и толщины трубки и конфигурации системы.

Экспертные рекомендации по применению

Подбирайте переходник по внутреннему диаметру и толщине стенки трубки 3/8″, используйте рекомендованные производителем шаги сборки: завинтить гайку до упора от руки, затем докрутить ~1¼ оборота для первичного обжима (следовать инструкции Swagelok для конкретного размера). Обязательно контролировать состояние металлической прокладки DIN 3852-2 и резьбы, не использовать изношенные прокладки; при монтаже избегать изгибов и осевого напряжения на обжимном соединении. Перед вводом в эксплуатацию — гидравлическая или пневматическая проверка на протечки при рабочем давлении; при агрессивных средах предусмотреть пассивацию и материалы труб соответствующей марки.
