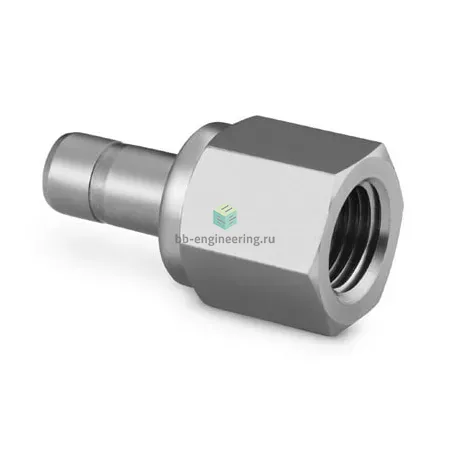

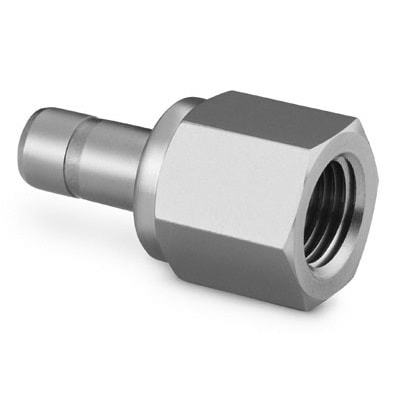

SS-6-TA-7-6RT Swagelok - Переходник прямой с внутр. резьбой обжимной R3/8-3/8", нерж.

Назначение и принцип работы

Переходник прямой втулочный с внутр. резьбой R3/8 на обжимное подключение 3/8" предназначен для коммутации трубных линий и приборных отводов в системах аналитики, энергоснабжения, химической и нефтегазовой промышленности. Конструкция решает задачу перевода резьбового подключения в герметичное обжимное соединение без сварки: внутренняя резьба R3/8 уплотняется ФУМ‑лентой, а трубка фиксируется двумя обжимными кольцами (двухколечная система) и гайкой — при посадке кольца образуют продольно‑радиальное уплотнение, обеспечивая повторяемую герметичность на рабочие давления и вакуум.

Ключевые особенности конструкции

Корпус и обжимные элементы — нержавеющая сталь AISI 316, устойчивые к коррозии и агрессивным средам. Тип уплотнения резьбы — ФУМ‑лента (PTFE), выдерживающая рабочие температуры до ≈+260 °C в зависимости от среды; общая рекомендуемая рабочая температура применения от ≈‑60 °C до +260 °C. Для размера подключения R3/8 / 3/8" типично достижение рабочих давлений до ~414 bar (6000 psi) при комнатной температуре при соблюдении требований к монтажу. Конструкция с двумя обжимными кольцами обеспечивает повышенную виброустойчивость и повторную разборку/сборку, подходит для сред: воздух, инертные газы, технические и некоторые химически агрессивные жидкости (проверять по совместимости с AISI 316 и PTFE).

Экспертные рекомендации по применению

Подбирайте переходник под точные размеры трубки (3/8" OD = 9,525 мм) и толщину стенки по таблицам производителя. Перед монтажом очистите и откалибруйте торец трубки, удалите заусенцы; намотайте ФУМ‑ленту на наружную резьбу равномерно, без излишков. Затяжку выполнять по инструкции производителя (после схватывания гайки добить контролируемым дополнительным поворотом), избегать чрезмерного усилия — это предотвращает посадку колец и деформацию корпуса. При критичных давлении/температуре применяйте испытание на герметичность и учитывайте совместимость рабочей среды с AISI 316 и PTFE. Для обслуживания используйте оригинальные сменные обжимные кольца и гайки Swagelok.
