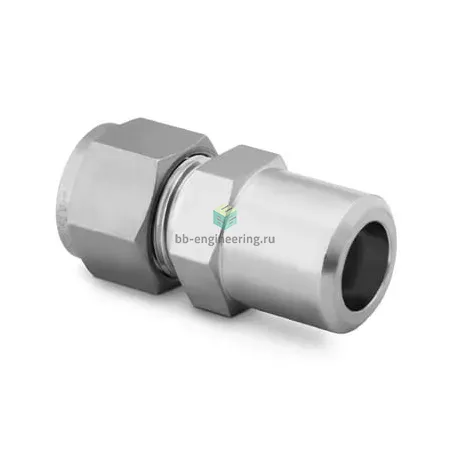

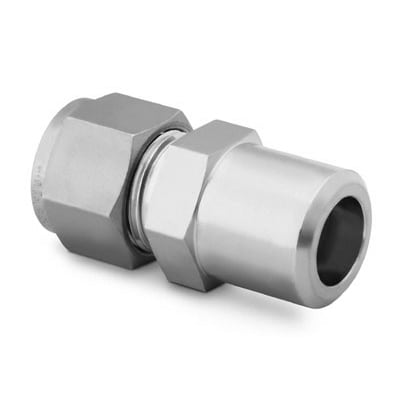

SS-600-1-12W Swagelok - Штуцер прямой под приварку встык обжимной 3/8"-3/4", нерж.

Назначение и принцип работы

Непосредственное назначение — обеспечить герметичное присоединение 3/8″ трубки к ответной 3/4″ части трубопровода с приварным окончанием (приварка встык). Фитинг представляет собой прямой штуцер с конструкцией обжима трубки с помощью двух обжимных колец (переднее и заднее) и гайки; уплотнение на стороне трубки достигается за счёт двухколпачковой (two‑ferrule) обжимной схемы, на стороне 3/4″ выполнено приварное соединение без резьбового уплотнения. Применяется в линиях технологических жидкостей, газа и сжатого воздуха в промышленных и лабораторных системах, где требуется разъёмное соединение трубки с приварной частью на коррозионностойкой основе AISI 316.

Ключевые особенности конструкции

Корпус и фурнитура изготовлены из нержавеющей стали AISI 316, общая группа материала — нержавеющая сталь, что обеспечивает коррозионную стойкость в агрессивных средах. Конструкция — двухобжимная (гайка + две обжимные кольца), без резьбового уплотнения на приварном конце. Рабочие среды: нейтральные и коррозионные жидкости, технические и инертные газы. Типичные эксплуатационные параметры для подобной комбинации размеров: для 3/8″ трубки рабочее давление может достигать порядка 6000 psi (≈413 бар) при нормальной толщине стенки; стандартный температурный диапазон эксплуатации примерно −54…+204 °C в зависимости от уплотняющих материалов и до ≈400 °C при металлометаллическом контакте. Конструкция рассчитана на вибрации и циклы нагружения при правильной сборке.

Экспертные рекомендации по применению

При подборе учитывайте, что лимитируется меньшим сечением — стороной 3/8″ трубки; сверяйтесь с паспортными данными по толщине стенки. Перед монтажом очистите и выровняйте торец трубки, обеспечьте полную посадку до упора в корпус, не используйте повторно деформированные обжимные кольца. Контролируйте процесс сварки на стороне 3/4″ — приварной конец должен соответствовать технологическим требованиям приварки для AISI 316. При сборке следуйте инструкциям производителя по предварительной и окончательной затяжке, исключайте перекосы и чрезмерный момент, после монтажа проводите гидравлическую или пневматическую пробу герметичности при рабочем давлении. Для агрессивных и критичных сред рассмотрите добавление глушителей вибрации и тепловых компенсаторов.
