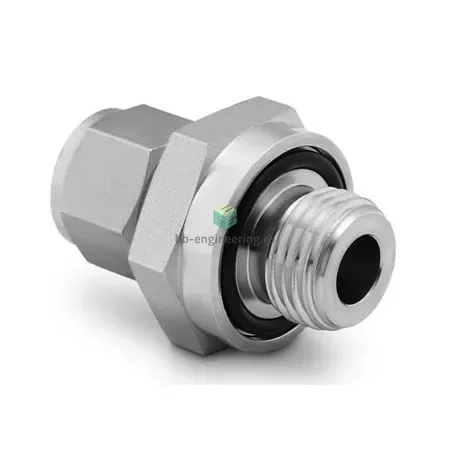

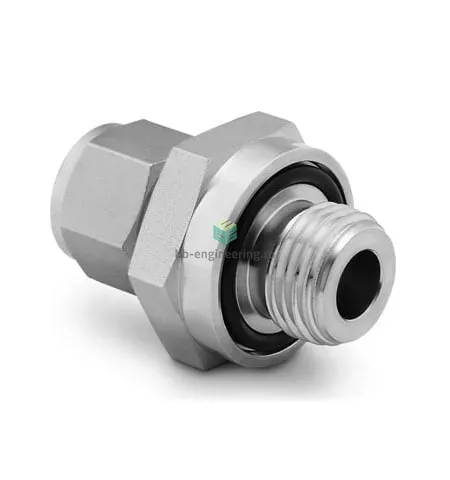

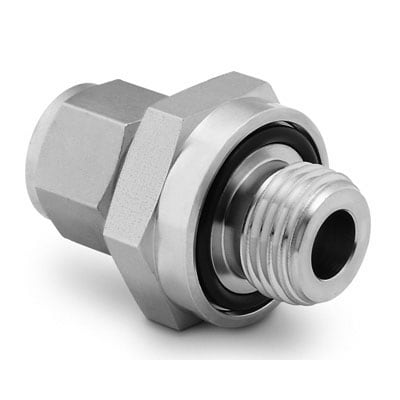

SS-600-1-4-OR Swagelok - Штуцер прямой с нар. резьбой обжимной NPT1/4-3/8", нерж.

Назначение и принцип работы

Прямой штуцер SS-600-1-4-OR Swagelok предназначен для герметичного перехода между метрической/дюймовой трубкой 3/8" и резьбовым присоединением NPT 1/4". Изделие решает задачи прокладки линий аналитики, КИПиА, газовых и жидкостных магистралей, где требуется уплотнённый корпусный ввод под давление. Работает по принципу обжима трубки двумя обжимными кольцами и гайкой: тыльная и передняя обжимные гильзы фиксируют трубу механически, а уплотнение резьбы обеспечивает утопленное O‑ring, который локализует уплотнение на соединении NPT1/4 — минимизируя утечки при вибрации и температурных циклах.

Ключевые особенности конструкции

Корпус выполнен из нержавеющей стали AISI 316, устойчивой к коррозии в агрессивных средах. Конструкция — двухколечный обжимной тип с гайкой Swagelok; канал 1 — NPT 1/4 (наружная резьба), канал 2 — 3/8" под трубку. Уплотнение резьбы реализовано утопленным O‑ring, что повышает надёжность по сравнению с только металлическим уплотнением NPT. Рабочие среды: сжатые газы, масла, жидкости и большинство химических сред совместимых с 316 SS. Предельные рабочие параметры зависят от параметров трубки и уплотнений; при использовании рекомендованной трубки и корректной сборке допустимые давления типично соответствуют диапазону, применимому в трубных системах Swagelok (порядка сотен бар до ≈413 bar/6000 psi для типоразмеров и условий, указанных в технической документации производителя). Температурный диапазон ограничен материалом O‑ring; корпус AISI 316 выдерживает значительно более широкий интервал, выбор уплотнения определяет рабочую температуру.

Экспертные рекомендации по применению

Подбирайте штуцер под трубку 3/8" с требуемой толщиной стенки и материалом (соблюдать допуски Swagelok). Перед сборкой удалить фаску и заусенцы, вставить трубку до упора в гильзу и затянуть гайку по инструкциям производителя; не применяйте герметик на уплотнительной поверхности O‑ring. Контролируйте совместимость материала O‑ring с рабочей средой и температурой (замена NBR на FKM или PTFE при повышенных температурах/агрессивных средах). Избегайте перетягивания гайки — это может повредить переднюю гильзу и снизить герметичность. Обязательно проводить проверку на протечки после монтажа и периодические инспекции при вибрации или циклических нагрузках.
