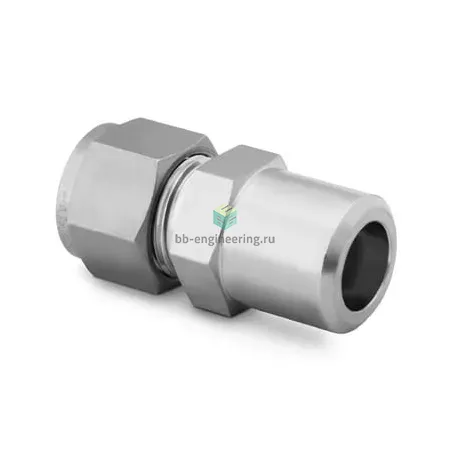

SS-600-1-4W Swagelok - Штуцер прямой под приварку встык обжимной 3/8"-1/4", нерж.

Назначение и принцип работы

Прямой штуцер SS-600-1-4W предназначен для перехода от корпусной приварной трубной ветви 1/4″ (под приварку встык, Ø≈6,35 мм) к трубке 3/8″ (Ø≈9,52 мм) с использованием обжимного соединения. Устройство решает задачи герметичного подключения технологических линий инструментальной арматуры, аналитических и гидравлических трасс, обеспечивая простую сборку без резьбовых уплотнений на трубной стороне. Работает по принципу двухобжимного уплотнения: при затяжке гайки передняя и задняя обжимные втулки формируют пластическую и упругую посадку на трубке, создавая газонепроницаемую связь при типичных давлениях для легких нерж. фитингов (порядка до 6000 psi ≈ 413 бар при комнатной температуре) и температурном диапазоне примерно −54…+204 °C в зависимости от среды и прокладки.

Ключевые особенности конструкции

Корпус и обжимные элементы — нержавеющая сталь AISI 316, двухобжимная конструкция Swagelok обеспечивает повторяемую герметичность и высокую коррозионную стойкость. Канал 1: 3/8″ трубка (обжимной узел с двумя кольцами и гайкой), канал 2: 1/4″ приварной торец для встыкной сварки. Уплотнение достигается металлическими втулками, резьбовых уплотнителей нет. Применим в средах: сжатые газы, инертные и технические газы, жидкости, вакуум; для кислорода требуется специальная очистка и обработка. Рекомендуемые эксплуатационные пределы зависят от толщины трубки и режима, ориентировочно до ~413 бар/−54…+204 °C; при повышенных температурах/давлениях уточнять у производителя.

Экспертные рекомендации по применению

Перед монтажом выполнить правильную подготовку трубки: строгая обработка торца, фаска по инструкции, контроль Ø и толщины стенки. Сварку приварного конца выполнять до сборки обжимного узла, с защитной газовой атмосферой при необходимости и последующей механической зачисткой внешней поверхности. Затягивать гайку после ввода трубки до упора пальцами, затем повернуть примерно на 1¼ оборота (типичная рекомендация для 3/8″), проверить герметичность методом опрессовки/герметизации. Не допускать перекрута/переуплотнения; при демонтаже инспектировать втулки и при дефектах менять комплект. Для кислорода, коррозионно-агрессивных сред и высоких температур согласовывать выбор материалов и чистку.
