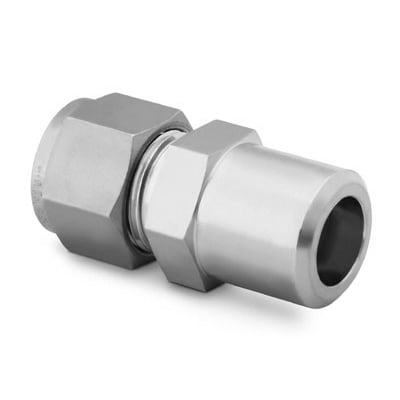

SS-600-1-6W Swagelok - Штуцер прямой под приварку встык обжимной 3/8"-3/8", нерж.

Назначение и принцип работы

Прямой обжимной штуцер под приварку встык предназначен для перехода от трубной магистрали с приварным патрубком к трубке 3/8″ (≈9,53 мм) с использованием обжимного соединения Swagelok. Один конец — фланец под встык-приварку 3/8″, второй — обжимной под трубку 3/8″ с двумя обжимными кольцами и гайкой; обеспечивает герметичное, разборное соединение без резьбового уплотнения. Принцип работы — сварка корпуса к трубопроводу, последующая установка трубки с двумя конусными кольцами, при посадке гайка прижимает кольца, формируя металл-к-металлу герметичное уплотнение, пригодное для жидкостей и газов в технологических линиях и системах КИПиА.

Ключевые особенности конструкции

Корпус и фитинговые элементы выполнены из нержавеющей стали AISI 316, стойкой к коррозии и совместимой с широким набором рабочих сред (вода, нефть, агрессивные химикаты, технологические газы). Конструкция — двухкольцевой обжим (front и back ferrules) обеспечивает надежное удержание трубки и компенсацию термоциклов. Типичный диапазон рабочих давлений для аналогичных обжимных систем Swagelok на трубках 3/8″ достигает порядка 6 000 psi (~414 бар) в зависимости от толщины стенки трубки и условий; температурный диапазон для нержавеющей конструкции примерно −196 °C … +427 °C (без эластомерных уплотнений).

Экспертные рекомендации по применению

Сварку корпуса выполняйте до монтажа обжимных колец; выдерживайте контроль качества сварного шва и удаляйте окалину. Используйте рекомендованную стенку трубки и калибрование торца для правильной посадки ferrules; затяжку гайки производите по рекомендованному моменту или по процедурe Swagelok (последовательность «ручной упор + заданное число оборотов»). Избегайте перегрева прилегающей области при сварке и сильных ударных нагрузок; для агрессивных сред или повышенных температур применяйте дополнительные тесты на утечку и выбор материалов согласно химстойкости AISI 316.
