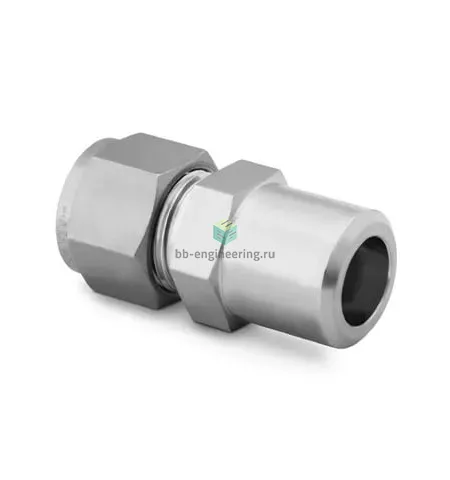

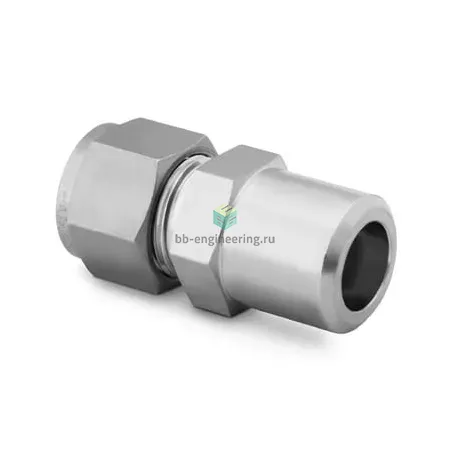

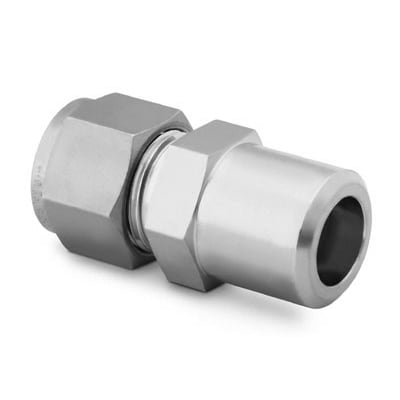

SS-600-1-8W Swagelok - Штуцер прямой под приварку встык обжимной 3/8"-1/2", нерж.

Назначение и принцип работы

Прямой штуцер под приварку встык с обжимным соединением служит для перехода между сварным трубопроводом и трубкой 3/8″ в технологических линиях. Один торец — под приварку встык 1/2″, другой — обжимной под трубку 3/8″ с двухкольцевой системой (две обжимные втулки и гайка). При монтаже корпус приваривают к магистрали, после остывания вставляют трубку и фиксируют герметичное металл-металл уплотнение с помощью двух обжимных колец и гайки; герметичность обеспечивает концентрическое уплотнение втулок и контрольный натяг гайки.

Ключевые особенности конструкции

Корпус и элементы из нержавеющей стали AISI 316 обеспечивают коррозионную стойкость в агрессивных средах (вода, пар, углеводороды, инертные газы). Конструкция — прямой штуцер с двухкулачковым (двухвтулочным) обжимом, без резьбовых уплотнительных прокладок. Типичное рабочее давление зависит от трубки и качества сварки; ориентировочно до 414 bar (6000 psi) при комнатной температуре; температурный диапазон металл-металл примерно от криогенных значений (до −196 °C) до +400…+425 °C в зависимости от среды и материалов. Размеры подключения: канал 1 — 3/8″ (трубка), канал 2 — 1/2″ (приварка).

Экспертные рекомендации по применению

Приварку выполнять до установки обжимных колец; обеспечить качество шва и проконтролировать отсутствие термического повреждения посадочной поверхности. Подбирать трубку по рекомендованному наружному диаметру и толщине стенки; затягивать гайку согласно инструкции производителя (обычно от руки + 1¼ оборота для данного ряда размеров) и выполнять контроль герметичности гидро- или пневмоиспытанием. Избегать перекоса трубки и повторного перетягивания гайки; при использовании в агрессивных средах предусмотреть защиту от гальванической коррозии и термического расширения. При критичных параметрах опираться на технические данные Swagelok и протоколы сварки/испытаний.
