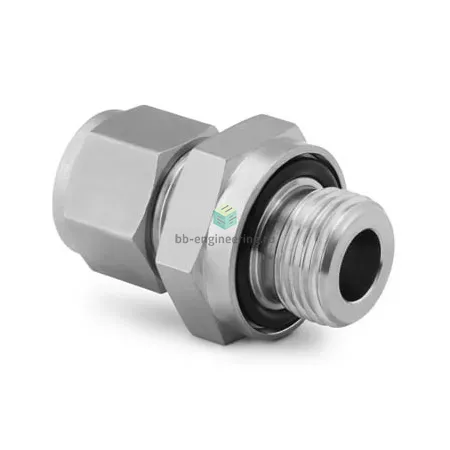

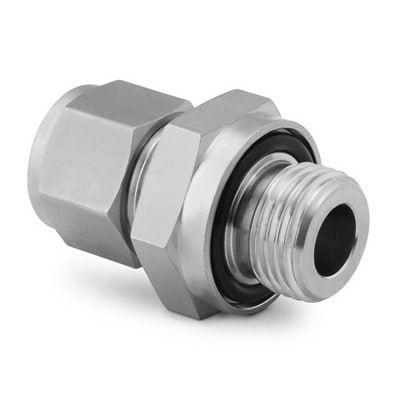

SS-600-1-OR Swagelok - Штуцер прямой с нар. резьбой обжимной UNF 9/16"-18-3/8", нерж.

Назначение и принцип работы

Прямой обжимной штуцер с наружной резьбой UNF 9/16″-18 — переходное соединение для присоединения трубки 3/8″ к резьбовым портам приборов и магистралей. Конструкция с утопленным O‑ring на наружной резьбе обеспечивает герметизацию резьбового соединения, а двухобжимная схема (две обжимные кольца + гайка) фиксирует трубку без сварки или развальцовки. Применяется в системах КИПиА, лабораторных линиях, газовой и жидкостной арматуре, где требуются герметичность и коррозионная стойкость.

Ключевые особенности конструкции

Корпус и детали контакта — нержавеющая сталь AISI 316, устойчивы к агрессивным средам и коррозии. Подключение: канал 1 — наружная резьба UNF 9/16″-18 с утопленным уплотнительным кольцом O‑ring; канал 2 — обжим под трубку 3/8″. Двухобжимная система обеспечивает повторяемую герметичность и низкий риск протечек при давлениях, типичных для обжимных фитингов Swagelok (до порядка 6000 psi / ≈414 бар для соответствующих труб и условий). Температурный диапазон зависит от материала O‑ring (примерно от −40 °C до +200 °C для распространённых компаундов — NBR/Viton).

Экспертные рекомендации по применению

Перед монтажом убедитесь в соответствии наружного диаметра и толщины стенки трубки 3/8″ требованиям производителя; торец трубки должен быть отрезан по перпендикуляру и тщательно обезбурен. Сборка: вставить трубку до упора, затянуть гайку вручную, затем доворачивать по инструкции производителя (обычно ≈1¼ оборота после ручного затяжки для типичных размеров) или с выдержанным моментом по таблице Swagelok. Избегайте перетяжки и использования смазки на уплотнении O‑ring; при эксплуатации контролируйте совместимость O‑ring с рабочим средством и проводите гидростатическую/пневматическую пробу после монтажа.
