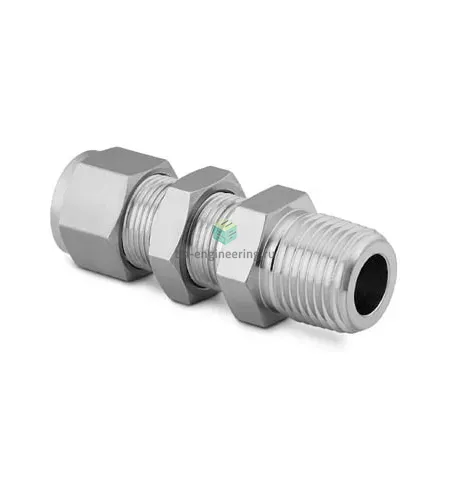

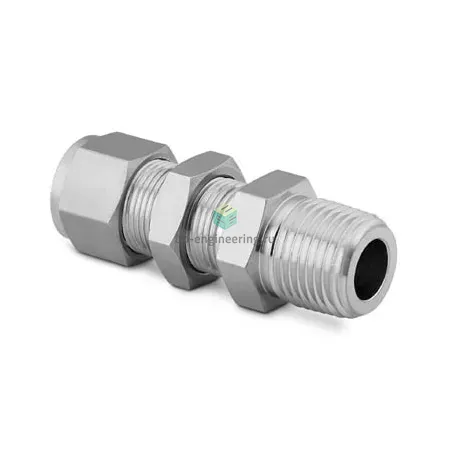

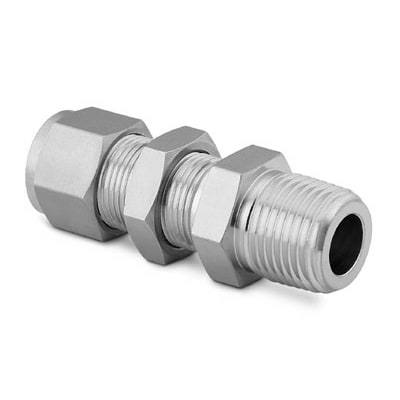

SS-600-11-4 Swagelok - Соединитель панельный с нар. резьбой обжимной NPT1/4-3/8", нерж.

Назначение и принцип работы

Панельный соединитель с наружной резьбой служит для вывода и фиксированного подключения трубки 3/8″ через панель с резьбовым присоединением NPT1/4. Конструкция с двумя обжимными кольцами и гайкой обеспечивает герметичное механическое зажатие трубки без сварки или пайки; уплотнение резьбы выполняется ФУМ-лентой (PTFE). При монтаже торцевое уплотнение обжимной системы создаёт осевое давление на переднее и заднее кольца, блокируя осевые и радиальные перемещения трубки и обеспечивая герметичность при рабочих давлениях, типично достигающих 6000 psi (≈413 бар) для малых трубных типоразмеров при комнатной температуре, в зависимости от толщины стенки трубки и условий эксплуатации.

Ключевые особенности конструкции

Корпус и внутренние детали — нержавеющая сталь AISI 316, стойкая к коррозии в агрессивных средах и совместимая с гидравликой, газами и химреактивами. Исполнение — панельный соединитель с наружной резьбой NPT1/4 и трубным ответом 3/8″ (обжимной тип, две обжимные втулки + гайка). Уплотнение резьбы — ФУМ-лента; уплотнение трубки — механическое обжатие. Рекомендуемый температурный диапазон эксплуатации при применении ФУМ-ленты примерно от −60°C до +200°C (зависит от типа ленты и среды). Конструкция рассчитана на промышленную пневматику, гидравлику и технологические трубопроводы, где требуются панельный вывод и быстрый демонтаж.

Экспертные рекомендации по применению

Перед монтажом обеспечить прямой, обезжиренный и фасонный конец трубки; удалить заусенцы и обеспечить посадку кольцев. Наносить ФУМ-ленту только на наружную резьбу NPT, избегать попадания в поток. Первичная сборка: затянуть гайку от пальцевого усилия с последующим допуском по крутящему моменту, типично 1–1,5 оборота после пальцевой фиксации для первого монтажа (использовать таблицу производителя для точного значения); при последующих повторных соединениях — меньший допуск. Не допускать перекоса при вставке в панель — при необходимости использовать упорную шайбу/пластину. Проверять герметичность после сборки методом пневмо- или манометрической пробной подачи; избегать ударных и циклических перегрузок выше проектных давлений.
