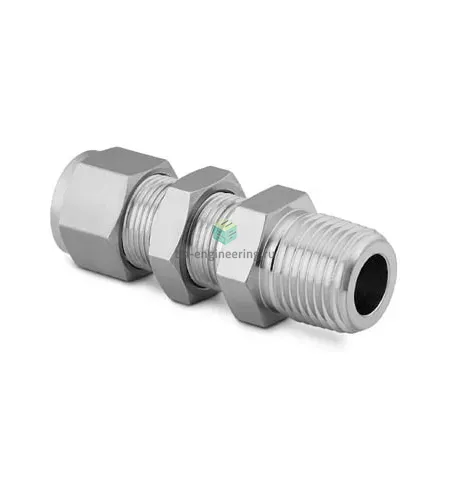

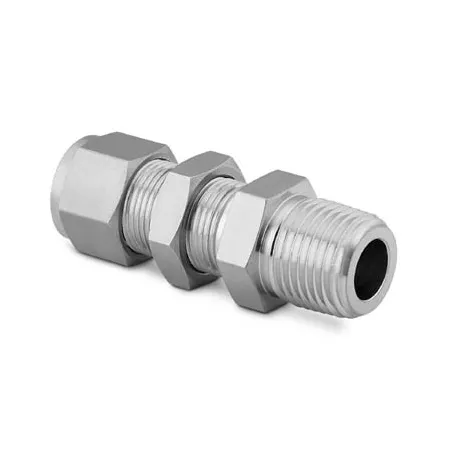

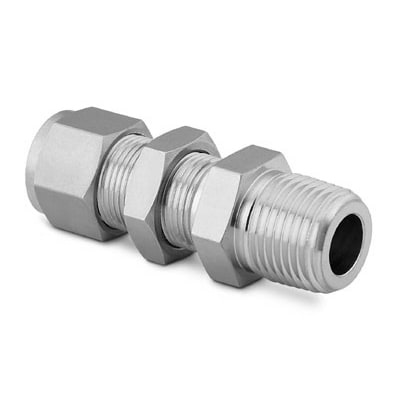

SS-600-11-6 Swagelok - Соединитель панельный с нар. резьбой обжимной NPT3/8-3/8", нерж.

Назначение и принцип работы

Панельный обжимной соединитель с наружной резьбой NPT 3/8 — переходной фитинг для подсоединения 3/8″ трубки к панельным резьбовым патрубкам. Выполняет задачу герметичного присоединения трубной магистрали к оборудованию с резьбой NPT3/8, комбинируя гумовый уплотнитель резьбы (ФУМ‑лента) и механическое уплотнение обжимом двух гильз (двухчашечная система). Принцип работы — торцевой упор и обжатие внутренней и наружной обжимной гильзы при затяжке гайки, что обеспечивает уплотнение трубки; резьба герметизируется ФУМ‑лентой. Расчетно применим в диапазоне типичных диаметров 3/8″ (9,5 мм) и номинальной резьбы NPT3/8.

Ключевые особенности конструкции

Корпус и обжимные элементы из нержавеющей стали AISI 316 обеспечивают коррозионную стойкость в агрессивных средах и совместимость с гидравликой, газами и растворителями. Конструкция — двухобжимная система Swagelok с гайкой и двумя обжимными кольцами, резьба NPT герметизируется ФУМ‑лентой. Рабочее давление при комнатной температуре для исполнения с 3/8″ трубкой достигает порядка 6000 psi (≈413 bar) в зависимости от толщины стенки трубки; эксплуатационная температура ориентировочно от −54°C до +232°C (−65°F…+450°F) с учётом материала и уплотнения.

Экспертные рекомендации по применению

Перед монтажом обеспечьте чистый ровный торец трубки, удалите заусенцы, вставьте трубку до упора. На резьбу NPT наносите 3–5 оборотов ФУМ‑ленты по направлению заворачивания; избегайте избытка, чтобы не забить канал. Не допускайте перекоса при первичной затяжке гайки; используйте рекомендованный момент для 3/8″ трубки и не повторно используйте деформированные обжимные кольца. После сборки выполните проверку на герметичность (пенообразователь/гелий). При агрессивных средах и высоких температурах согласуйте материал трубки и герметика.
