SS-600-11-8 Swagelok - Соединитель панельный с нар. резьбой обжимной NPT1/2-3/8", нерж.

Назначение и принцип работы

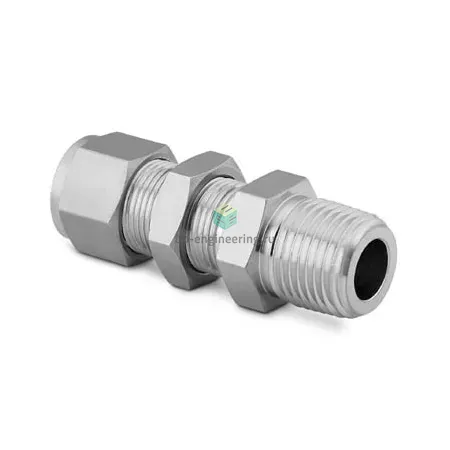

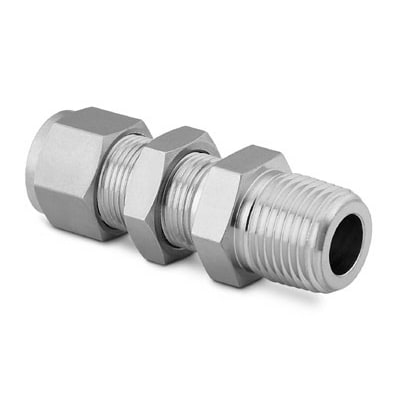

Панельный обжимной соединитель Swagelok с наружной конической резьбой NPT1/2 и переходом на 3/8″ трубку предназначен для герметичного вывода трубопровода через панель/щит и подключения гибких или жёстких трубок Ø 3/8″ (коммерческий дюйм). Конструкция с двумя обжимными кольцами и гайкой формирует металлическое уплотнение на трубке, а резьевой стык уплотняется ФУМ-лентой (PTFE) для герметичности по газам и жидкостям. При монтаже резьба упирается в панель, а обжим крепит трубку — обеспечивается устойчивое вибро- и температуро-стойкое соединение для приборных, технологических и энергетических систем.

Ключевые особенности конструкции

Корпус и обжимные элементы — нержавеющая сталь AISI 316, что обеспечивает коррозионную стойкость в агрессивных средах. Исполнение — обжим двух колец (переднее и заднее) и гайка Swagelok; резьба NPT1/2 уплотняется ФУМ-лентой. Рабочие среды: технические и инертные газы, жидкости, гидравлические среды; совместимость с большинством химикатов при соблюдении материалов среды. Типичные эксплуатационные ориентиры для таких обжимных элементов — давления до сотен бар (основной диапазон применения — приборные и технологические линии до ≈400 bar в зависимости от трубки и режима) и температурный диапазон: при металлическом контакте — широкий (ниже −150°C до нескольких сотен °C), при использовании ФУМ-ленты на резьбе — до ≈260°C.

Экспертные рекомендации по применению

Подбирайте соединение по наружному диаметру трубки 3/8″ и по совместимости среды с AISI 316. Перед сборкой очистите резьбу и нанесите ФУМ-ленту в направлении нарезки; не используйте анаэробные герметики, если требуется разборность. Монтировать: затянуть гайку вручную, затем доворот ключом согласно рекомендуемому числу оборотов производителя (ориентирно 1–1,25 оборота для типичных размеров) и проверить на протечки давлением рабочего стенда. Избегайте чрезмерного закручивания — деформация трубки или повреждение колец снижает герметичность. При агрессивных средах или высоких температурах уточняйте совместимость уплотнений и допускайте регулярную инспекцию.
