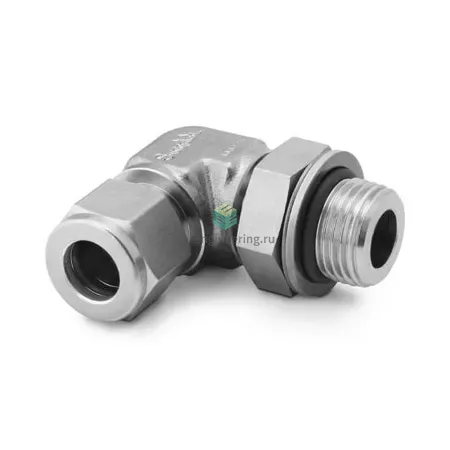

SS-600-2-4PR Swagelok - Штуцер угловой с нар. резьбой поворотный обжимной G1/4-3/8", нерж.

Назначение и принцип работы

Угловой поворотный штуцер обжимного типа предназначен для коммутации трубок Ø 3/8" с резьбовым присоединением G1/4 в системах подачи жидкостей и газов, где требуется изменение направления потока на 90° и возможность ориентирования соединения. Работает по принципу двухколпачкового (двух обжимных колец) соединения Swagelok: при затяжке гайки кольца фиксируют и уплотняют трубку, а уплотнение по резьбе обеспечивает O‑ring по DIN 3852 форма H со стопорным кольцом и шайбой — это обеспечивает герметичность резьбового перехода при рабочем давлении и вибрациях.

Ключевые особенности конструкции

Корпус и элементы — нержавеющая сталь (материал корпуса AISI 316), конструкция рассчитана на агрессивные среды и коррозионную стойкость. Подключения: канал 1 — резьба G1/4, канал 2 — обжим под трубку 3/8". Уплотнение резьбы — O‑ring со стопорным кольцом (DIN 3852 H), что позволяет применять уплотнения различных эластомеров (NBR, FKM) в зависимости от температуры и среды. Диапазон рабочих температур зависит от материала O‑ring: примерно −40…+100 °C для NBR и −20…+200 °C для FKM; рабочее давление определяется конструкцией трубки и стенкой, в практических системах с нержавеющей трубкой 3/8" типичные значения достигают сотен бар при корректной сборке.

Экспертные рекомендации по применению

Подбирайте материал O‑ring под рабочую среду и температуру; используйте рекомендованные стенки трубки и контрольный момент затяжки Swagelok для однородной герметичности. Перед сборкой удаляйте фаски и заусенцы, обеспечьте полную посадку трубки до стопора, не вращайте трубку при затяжке гайки. Избегайте чрезмерного момента при затяжке резьбы — O‑ring может быть повреждён. При ремонте заменяйте обжимные кольца и O‑ring; контролируйте утечки после первой продувки и при циклических нагрузках.
