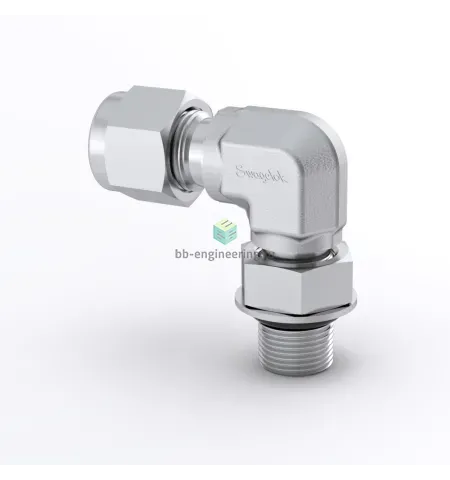

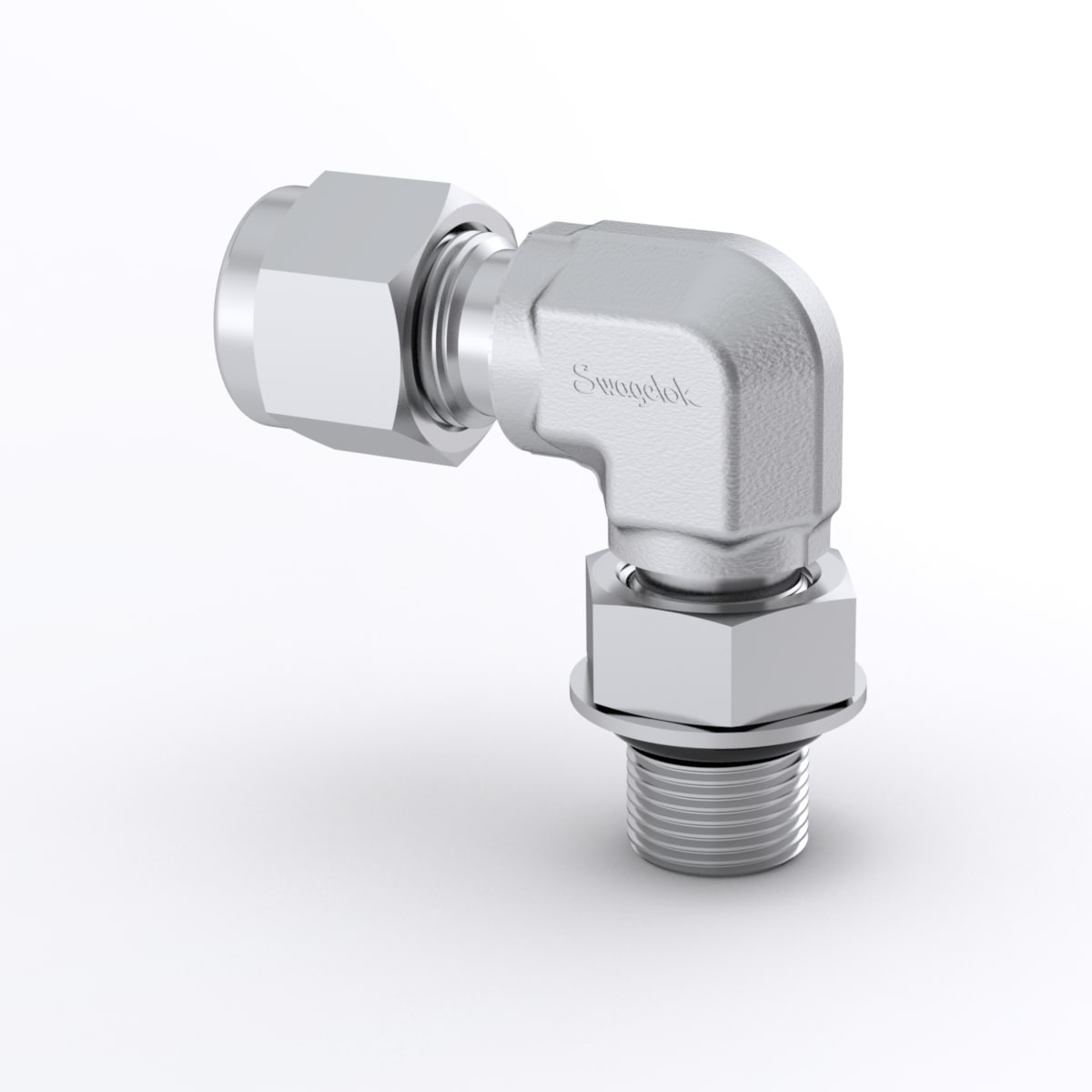

SS-600-2-4ST Swagelok - Штуцер угловой с нар. резьбой обжимной UNF 7/16"-20-3/8", нерж.

Назначение и принцип работы

Угловой штуцер с наружной резьбой и уплотняющим выступающим O-ring предназначен для перехода от резьбового присоединения UNF 7/16″-20 к трубному каналу 3/8″ в системах технологической и контрольно-измерительной арматуры. Форма — штуцер угловой — обеспечивает компактное изменение направления потока на 90° и удобство расположения элементов в пультах и шкафах. Герметизация достигается сочетанием выступающего O-ring на резьбе и двух обжимных колец (двухфланцевая обжимная система) с гайкой, которые обеспечивают удержание и уплотнение трубки 3/8″ при номинальных давлениях для обжимных фитингов Swagelok в трубопроводах низкого и высокого давления.

Ключевые особенности конструкции

Корпус выполнен из нержавеющей стали AISI 316, обеспечивающей коррозионную стойкость в агрессивных средах. Конструкция — двухобжимная: переднее и заднее обжимные кольца плюс гайка — гарантируют металл-металл сцепление трубки 3/8″; резьбовое соединение — UNF 7/16″-20 с выступающим O-ring для дополнительной внешней герметизации. Применим в средах: вода, пар, гидравлические масла, технические газы и инертные среда; температурный диапазон зависит от материала O-ring (металлическая часть AISI 316 обеспечивает эксплуатацию при широких температурах, O-ring ограничивает диапазон согласно его типу).

Экспертные рекомендации по применению

Перед монтажом обеспечить ровную торцовую кромку и отсутствие рисок на трубке 3/8″, вставить до упора в седло фитинга. Затягивать гайку по регламенту производителя: сначала на резьбу от руки, затем докрутить контрольным моментом (обычная практика для двухфланцевых систем — порядка 1¼–1½ оборота после пальцевого затяжения; уточнить в паспорте на изделие). Проверять O-ring на целостность и подбирать материал уплотнения под рабочую среду и температуру. Избегать многократного повторного использования обжимных колец — при демонтаже заменить кольца и провести испытание на герметичность под давлением.
