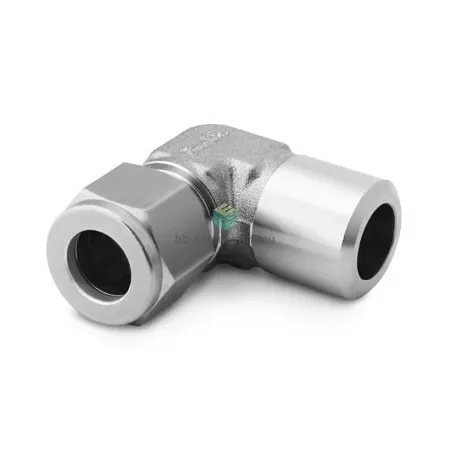

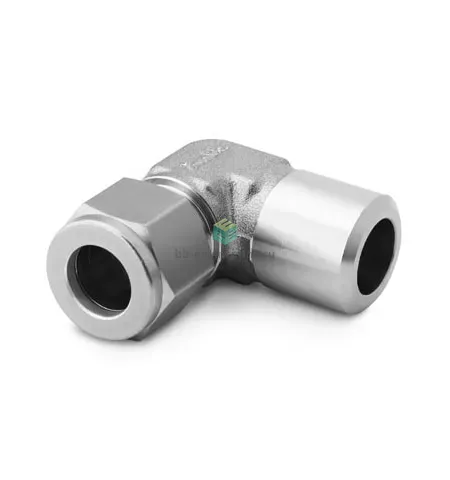

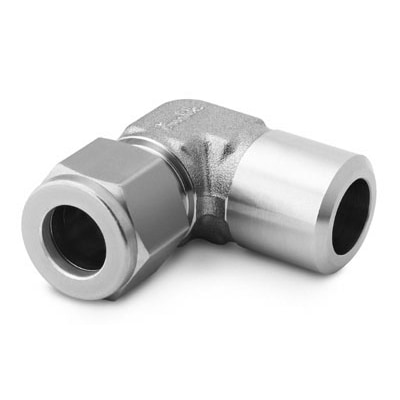

SS-600-2-4W Swagelok - Штуцер угловой под приварку встык обжимной 3/8"-1/4", нерж.

Назначение и принцип работы

Угловой штуцер под приварку с обжимной частью предназначен для отвода/подвода технологических линий с трубкой Ø 3/8″ на ответный патрубок под приварку 1/4″. Конструкция решает задачи герметичного присоединения жёсткой трубки к приваренному переходному патрубку без резьбовых уплотнений: одна сторона — обжимное соединение с двумя обжимными кольцами и гайкой, вторая — под приварку встык. Герметизация достигается плотным упором фронтального и заднего кольца на трубу и корпус при заданной затяжке; приварной конец обеспечивает неразъёмное прочное соединение с трубопроводом.

Ключевые особенности конструкции

Корпус и вспомогательные элементы изготовлены из нержавеющей стали AISI 316 (материал обобщённо: сталь нержавеющая), что обеспечивает коррозионную стойкость в агрессивных средах и совместимость с большинством технологических жидкостей и газов. Тип конструкции — двухкольцевой обжим (two-ferrule) Swagelok, без резьбового уплотнения на приварной стороне. Подключения: канал 1 — 3/8″ (трубка), канал 2 — 1/4″ (под приварку встык). Рабочее давление зависит от толщины стенки трубки и условий эксплуатации; типично для обжимных соединений Swagelok на нерж. трубах Ø3/8″ — порядка 6 000 psi (≈414 bar) при комнатной температуре. Диапазон рабочих температур определяется материалом AISI 316 и средой; на практике возможны рабочие температуры от примерно −50 °C до нескольких сотен °C при соблюдении ограничений приварки и уплотнителя.

Экспертные рекомендации по применению

Подбирайте изделие в соответствии с толщиной и допусками трубки; используйте рекомендованные Swagelok размеры обжимных колец. Перед монтажом — обрезать и снять фаску трубы, удалить заусенцы и обеспечить соосность. При приварке выполнять по стандартам сварки: очищать зону, проводить контроль нагрева и проветривание (пургация) для предотвращения окисления внутренней поверхности. Затяжку обжимной гайки выполнять согласно документации производителя; избегать чрезмерного момента. Типичные ошибки: грубая обработка торца трубки, отсутствие центровки колец, приварка с нагревом обжимной зоны до деформации — всё это приводит к утечкам. После установки рекомендовано проводить гидравлическую или газовую пробу на герметичность и применять опоры/антивибрационные элементы для предотвращения циклических нагрузок.
