SS-600-2-6PR Swagelok - Штуцер угловой с нар. резьбой поворотный обжимной G3/8-3/8", нерж.

Назначение и принцип работы

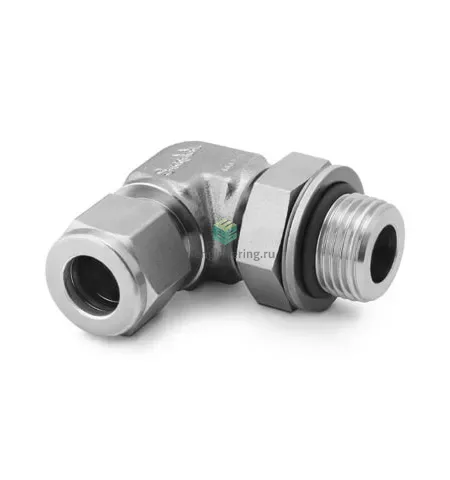

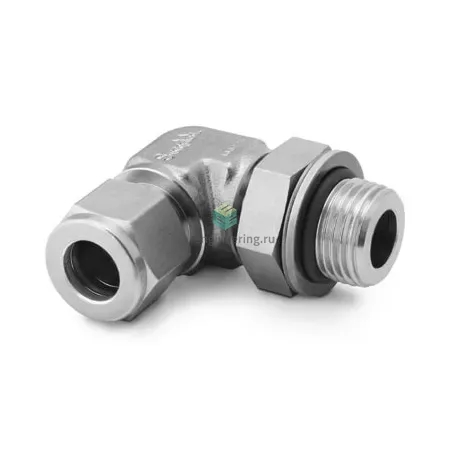

Угловой поворотный штуцер с наружной резьбой G3/8 и присоединением под трубку 3/8" (9,53 мм) предназначен для разворота и коммутации технологических и контрольно-измерительных линий в пространствах с ограниченным доступом. Конструкция сочетает уплотнение резьбы с O‑ring по DIN 3852 форма H (стопорное кольцо с шайбой) и обжимное соединение трубки двумя обжимными кольцами и гайкой: уплотнение трубки обеспечивается «bite‑type» двумя феррулами, а утечка в резьбовом сочленении исключается эластичным кольцом, что даёт надёжность при давлениях в типичных системах до ≈420 бар (6000 psi) в зависимости от материала и толщины трубки.

Ключевые особенности конструкции

Корпус и внутренние элементы — нержавеющая сталь AISI 316, что обеспечивает коррозионную стойкость в агрессивных средах. Применённая двухфerrульная система гарантирует механическую фиксацию и металлоконтактную поддержку трубки, O‑ring по DIN 3852 (форма H) со стопорным кольцом и шайбой обеспечивает герметичность резьбового соединения. Исполнение подходит для газов, жидкостей и паров; рабочие давления зависят от диаметров/толщин трубки и могут достигать сотен бар; типичный температурный диапазон при использовании эластомерных уплотнений — примерно -60…+200 °C (варианты уплотнений — FKM, EPDM, PTFE для расширения диапазона).

Экспертные рекомендации по применению

Монтировать по инструкции производителя: обеспечить полную посадку трубки до упора, использовать новые феррулы и гайку при повторном монтаже, затягивать по рекомендованному моменту для G3/8, проверять состояние O‑ring и шайбы. Для агрессивных сред выбирать уплотнитель по химстойкости (PTFE/FFKM для кислот и растворителей). Избегать перекосов трубки при обжиме, контролировать давление и температуру в критичных режимах, проводить пробную проверку на герметичность (метод пузырька или вакуум/газовый тест) после установки.
