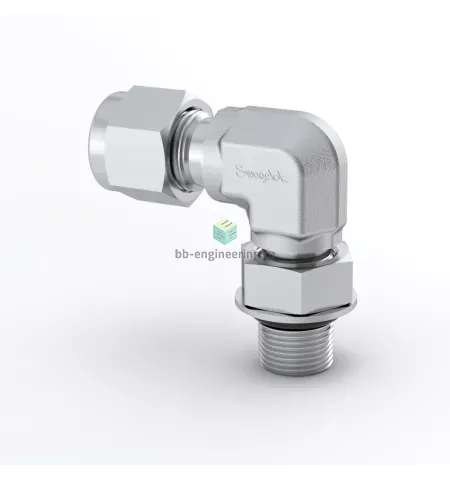

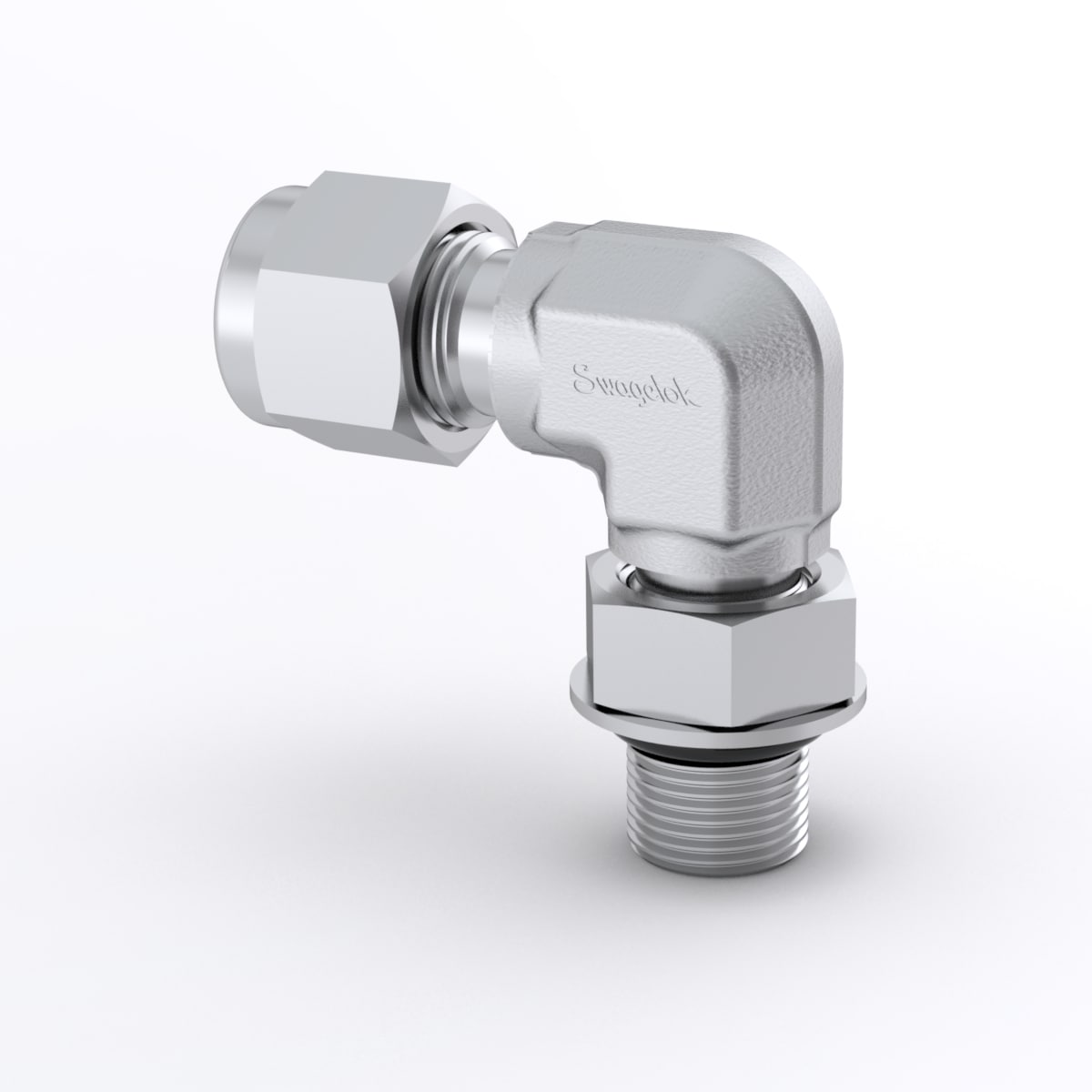

SS-600-2-6ST Swagelok - Штуцер угловой с нар. резьбой обжимной UNF 9/16"-18-3/8", нерж.

Назначение и принцип работы

Угловой обжимной штуцер с наружной резьбой UNF 9/16"-18 — переходной фитинг для коммутации трубных линий и резьбовых портов в узлах контроля и распределения сред. Реализует герметичное соединение 90° между резьбовым портом UNF 9/16"-18 (канал 1) и трубкой 3/8" (канал 2) за счёт двухобжимной схемы (две обжимные втулки + гайка) и выступающего уплотнительного кольца O-ring на резьбе. Работает по механическому принципу деформации обжимных колец на цилиндрической трубке и одновременного уплотнения резьбового перехода O-ring, обеспечивая повторяемую герметичность в системах с газами и жидкостями.

Ключевые особенности конструкции

Корпус и все монтажные элементы изготовлены из нержавеющей стали AISI 316, что обеспечивает коррозионную стойкость и совместимость с агрессивными средами. Конструкция — двухобжимная (two-ferrule) Swagelok, обеспечивает высокую механическую прочность и реставрируемость соединения без сварки. Уплотнение резьбы реализовано выступающим O-ring — выбор его материала (например, NBR, Viton® и пр.) определяет температурный диапазон (типично от ≈-54 °C до ≈+200 °C) и химическую стойкость. В зависимости от толщины стенки трубки рабочее давление достигает сотен бар; для 3/8" трубок типичные значения эксплуатационного давления превышают 100 бар при корректной установке.

Экспертные рекомендации по применению

Подбирайте O-ring и материал труб по среде и температуре. Перед монтажом трубку 3/8" обточить/отрезать перпендикулярно, удалить заусенцы, вставить до упора. Затяжка: затянуть гайку вручную, затем повернуть примерно на 1–1,25 оборота (контроль по рекомендациям производителя для конкретного диаметра). Избегайте перекоса и осевого смещения трубки; не используйте уплотнительную пасту на рабочей поверхности обжима и не увеличивайте чрезмерно момент — это приводит к деформации и утечкам. Для особо критичных применений проводить испытание на герметичность при заявленном давлении и учитывать температурную деградацию O-ring.
