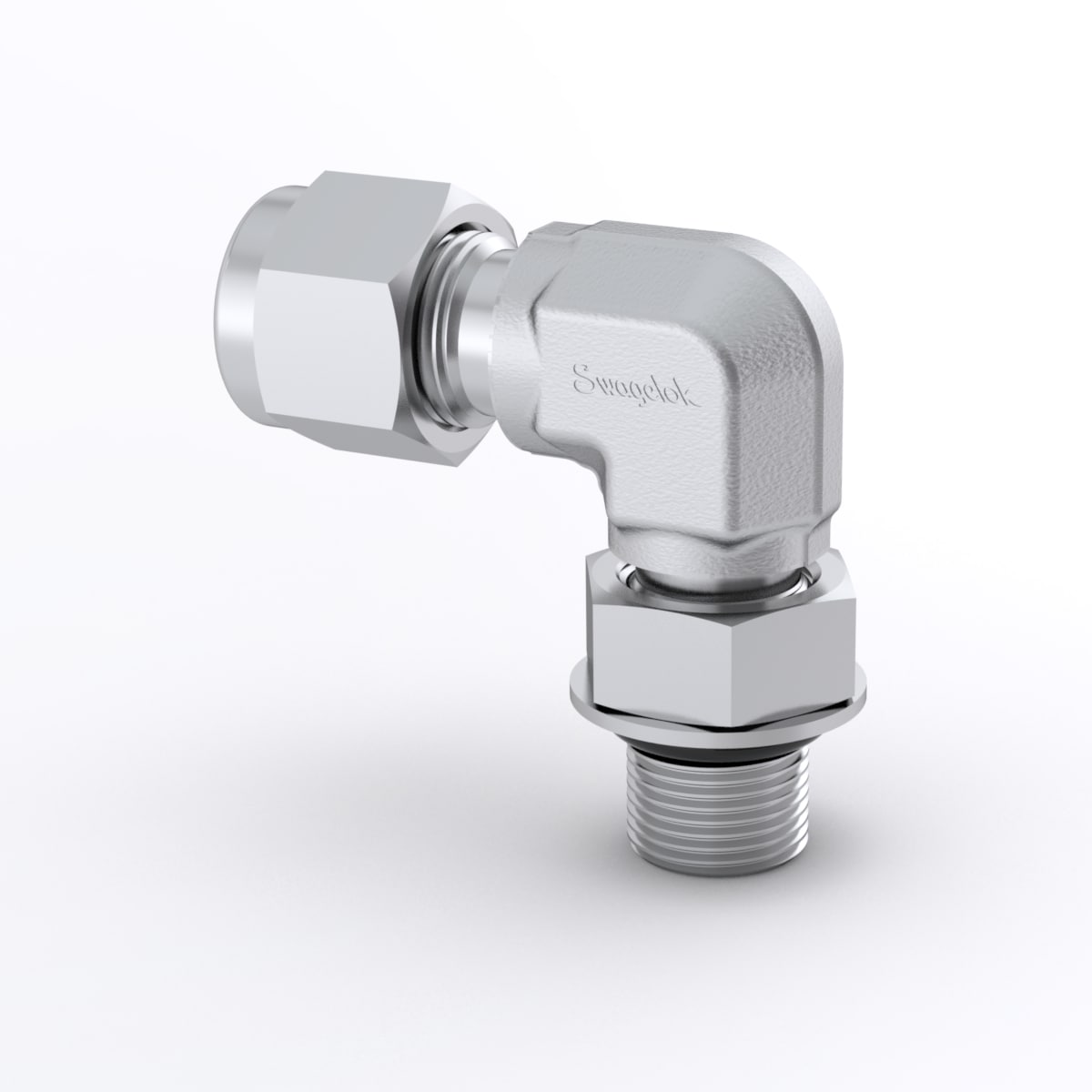

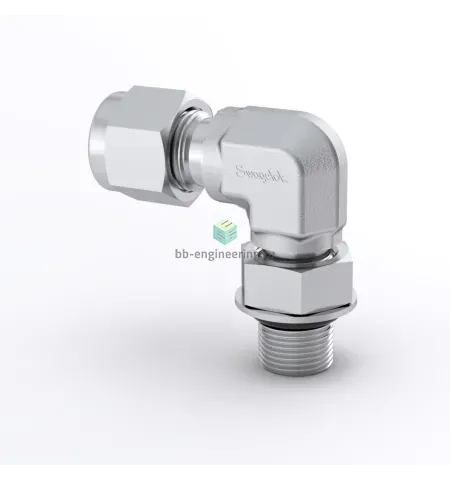

SS-600-2-8ST Swagelok - Штуцер угловой с нар. резьбой обжимной UNF 3/4"-16-3/8", нерж.

Назначение и принцип работы

Угловой штуцер Swagelok SS-600-2-8ST предназначен для герметичного перехода с резьбового присоединения UNF 3/4″-16 на трубку 3/8″ (≈9,52 мм). Применяется в автономных и распределённых контурах технологических флюидов, системах отбора и приборных трассах, где требуется компактный переход под углом. Принцип работы — механическое опрессовывание трубки двумя обжимными кольцами и гайкой с образованием уплотняющего зажима; герметизация резьбы реализована выступающим O-ring, исключающим течи при вибрации и динамических перепадах давления.

Ключевые особенности конструкции

Корпус и внутренние элементы — нержавеющая сталь AISI 316, стойкая к коррозии агрессивных сред. Конструкция — двухкольцевая обжимная система Swagelok, обеспечивающая повторяемую уплотняющую посадку без пайки. Резьбовое соединение UNF 3/4″-16 снабжено выступающим O-ring (выбор материала уплотнения влияет на рабочую температуру). Типичные промышленные диапазоны: рабочее давление зависит от толщины стенки трубки и конфигурации, при корректной комплектации достигается порядок сотен бар (вплоть до ≈690 bar / ≈10 000 psi в характерных сборках); температурный диапазон корпуса до ≈400°C, с эластомерными O-ring обычно −60…+200°C.

Экспертные рекомендации по применению

Подбирайте материал O-ring под среду (FKM, EPDM, PTFE и т.д.). Перед монтажом обеспечьте чистую торцовую поверхность трубки, убрать заусенцы и обеспечить углубление до стопора. Моменты затяжки: предварительно затянуть гайку вручную, затем выполнить 1–1,25 оборота по стандартной методике Swagelok; избегать повторного использования обжимных колец при демонтаже. Типичные ошибки — недостаточная глубина вставки, неправильный выбор O-ring, перетяжка или недостаточная затяжка, что приводит к течам или деформации трубки. Для подтверждения предельных давлений и температур опирайтесь на официальные таблицы Swagelok.
