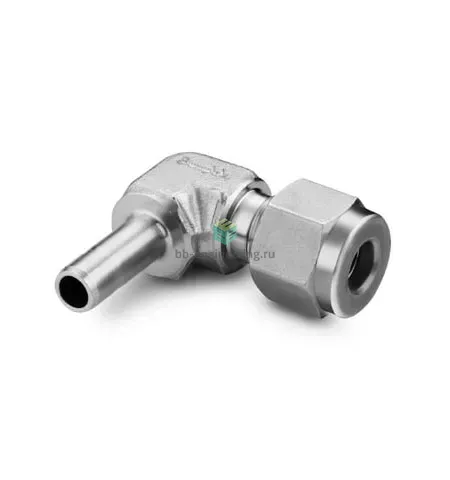

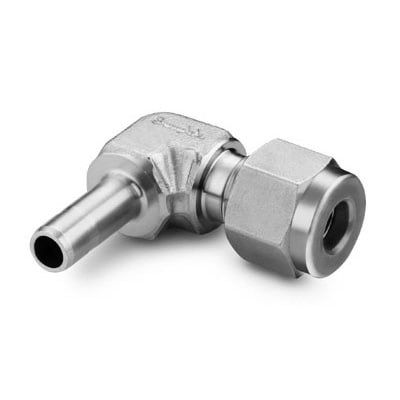

SS-600-2R-4 Swagelok - Переходник угловой обжимной 3/8"-1/4", нерж.

Назначение и принцип работы

Угловой втулочный переходник обжимного типа предназначен для соединения участков трубопроводов и приборных ответвлений с переходом 3/8″ (трубка) → 1/4″ (втулка) под углом, обеспечивая герметичное подключение в системах технологического и лабораторного контроля, газо- и жидкостных линиях. Принцип работы основан на двухобжимной конструкции: при затяжке гайки две обжимные втулки (ferrule) смещаются и пластически деформируют трубку, создавая уплотнение и механическую фиксацию без сварки или резьбовых переходников.

Ключевые особенности конструкции

Корпус и обжимные элементы — нержавеющая сталь AISI 316, что обеспечивает коррозионную стойкость в агрессивных средах (включая водные и органические среды, лабораторные газы). Тип конструкции — двухколечный обжим с гайкой; уплотнения — металлические (без дополнительных эластомерных прокладок). Подключения: канал 1 — 3/8″ трубка, канал 2 — 1/4″ втулка. При соблюдении рекомендаций по трубке (правильный наружный диаметр и минимальная толщина стенки) фитинги Swagelok типично работают в диапазоне давлений, достигающем нескольких сотен бар (практически до 276–414 bar / 4000–6000 psi для соответствующих сочетаний трубок), и температур от примерно −50 °C до +200 °C в зависимости от среды и трубопровода.

Экспертные рекомендации по применению

Перед монтажом обеспечить чистоту торца и требуемую толщину стенки трубки; на резьбу и поверхность обжима грязь недопустима. Затягивать по инструкции производителя: сначала довести гайку до упора вручную, затем повернуть динамометрическим ключом примерно на 1–1,25 оборота (в зависимости от диаметра) — избегать перетяжки. Не использовать повторно деформированные обжимные кольца; при повторном монтаже заменить втулки. Проверять систему на герметичность при давлении, превышающем рабочее на 10–20 %, и учитывать расширение/коррозию при высоких температурах. Применять в приборах КИПиА, аналитике, пневмо- и гидролиниях, где требуются компактные угловые переходы и высокая надежность соединения.
