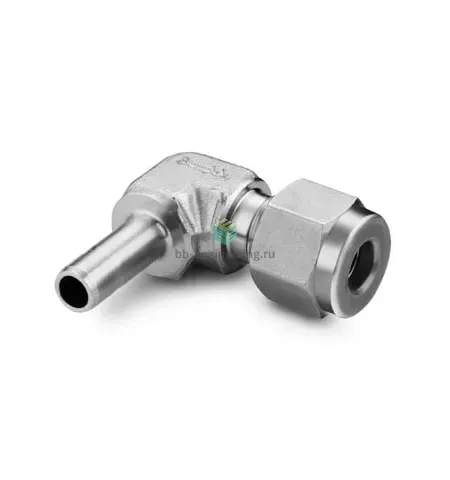

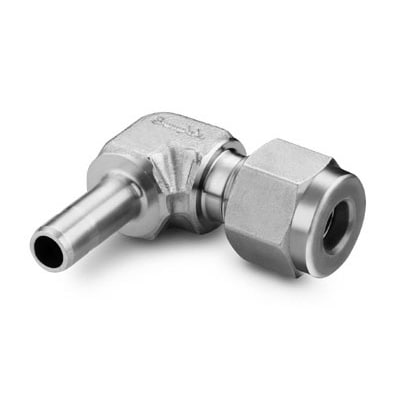

SS-600-2R-6 Swagelok - Переходник угловой обжимной 3/8"-3/8", нерж.

Назначение и принцип работы

Угловой втулочный переходник Swagelok SS-600-2R-6 предназначен для соединения трубных линий с переходом на втулочное присоединение при номинальном размере 3/8″ (9,52 мм). Конструкция с двумя обжимными кольцами и гайкой обеспечивает уплотнение без уплотнительных прокладок за счёт последовательного обжатия втулок на трубке, что гарантирует герметичность и механическую прочность соединения в системах подачи жидкостей и газов в промышленной автоматике, лабораториях и теплоэнергетике. Применяется для сред, требующих коррозионной стойкости и чистоты потока.

Ключевые особенности конструкции

Корпус и внутренние элементы выполнены из нержавеющей стали AISI 316, общий материал — сталь нержавеющая, что обеспечивает устойчивость к коррозии и совместимость с агрессивными средами. Тип конструкции — обжим трубки с помощью двух обжимных колец и гайки (two-ferrule), канал 1: 3/8″ (трубка), канал 2: 3/8″ (втулка). Металлическое уплотнение позволяет эксплуатировать соединение в широком диапазоне температур (включая низкотемпературные приложения и высокие температуры до нескольких сотен °C в зависимости от среды) и выдерживать высокие давления типичного порядка десятков МПа при корректной установке и подборе толщины трубки.

Экспертные рекомендации по применению

Перед монтажом обеспечить чистоту и правильную отделку торца трубки: ровный отрез, отсутствие заусенцев и вмятин в зоне обжима. Использовать рекомендованный Swagelok процесс сборки и момент/число оборотов гайки согласно документации производителя; при обслуживании заменять втулки при сомнении в целостности или для ответственных систем. Избегать перекоса и перегиба трубы в зоне фитинга, проводить контроль на герметичность (пневмо/гидропроверка, тест гелием). Для агрессивных сред и повышенных температур согласовать материалы и ограничения по давлению с техническими данными производителя.
