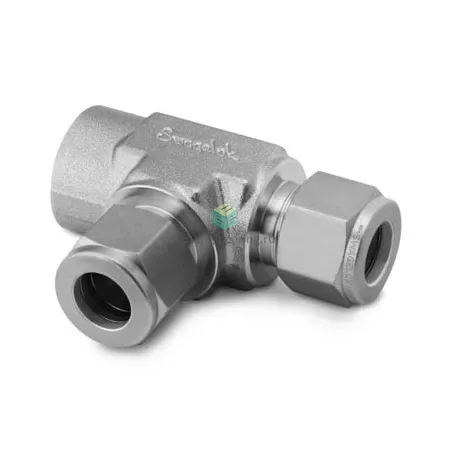

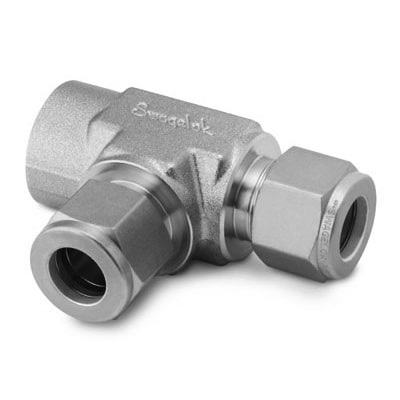

SS-600-3-6TFT Swagelok - Тройник T-образный с внутр. резьбой угловой обжимной NPT3/8-3/8", нерж.

Назначение и принцип работы

Тройник T-образный с внутренней резьбой и угловым подключением предназначен для ответвления трубопроводов в системах технологической автоматики, измерительной и пневмо/гидравлической арматуре. Модель с подключением NPT3/8 — к резьбовому каналу и 3/8″ (9,52 мм) — к трубке обеспечивает герметичное ответвление под углом, сочетая резьбовое уплотнение ФУМ-лентой и обжимную стыковку трубки. Работает по принципу уплотнения через две обжимные втулки (фитильные кольца) и гайку: при затяжке втулки деформируются и создают металло‑металлическое/мешепластиковое уплотнение вокруг трубки и посадочного места резьбы.

Ключевые особенности конструкции

Корпус и обжимные элементы изготовлены из нержавеющей стали (материал корпуса AISI 316), что обеспечивает коррозионную стойкость в агрессивных средах. Конструкция — обжим трубки двумя обжимными кольцами и гайкой (двухвтулочная система Swagelok). Резьбовое соединение NPT3/8 уплотняется ФУМ-лентой; канал 2 рассчитан на 3/8″ трубку. Типичные области применения: технологические линии, аналитика, нефтегаз, химические среды и холодоснабжение. В зависимости от толщины стенки трубки рабочее давление приближенно достигает сотен бар (типично до ~414 bar / 6000 psi для 3/8″ нерж. трубки при комнатной температуре); температурный диапазон при стандартных уплотнениях примерно от −60 °C до +260 °C — для критических режимов требуется согласование с заводом‑изготовителем.

Экспертные рекомендации по применению

При подборе учитывайте диаметр и толщину стенки трубки, материал среды и требования по давлению/температуре. Монтаж: удалить фаски и заусенцы, установить втулки в правильной последовательности, затянуть гайку по типовой методике (сначала от руки, затем дополнительный поворот ≈1¼ оборота — ориентировочно; использовать данные производителя для точной установки). На резьбу применять ФУМ‑ленту, но не рекомендуется в кислородных системах — в этом случае выбирать сертифицированные уплотнительные материалы. Избегать перетяжки гайки, обеспечить опоры и компенсаторы теплового расширения; при ремонте критичных систем рекомендуется заменять втулки и гайку для сохранения герметичности.
