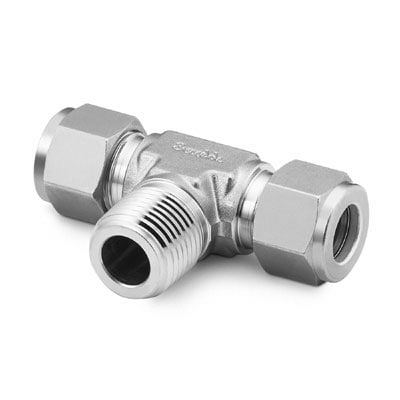

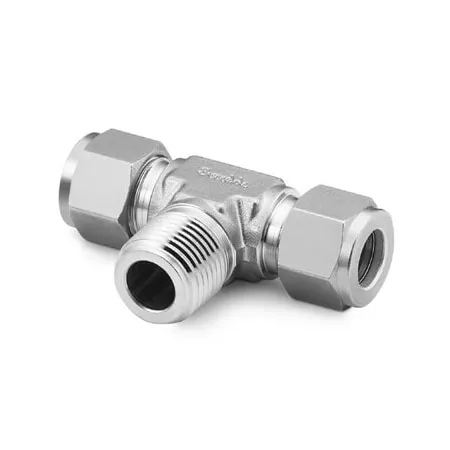

SS-600-3-6TTM Swagelok - Тройник T-образный с нар. резьбой осевой обжимной NPT3/8-3/8", нерж.

Назначение и принцип работы

Тройник T-образный с осевой наружной резьбой предназначен для ответвления линий технологических и инструментальных систем при подключении трубки Ø 3/8" (9,53 мм) к резьбовому патрубку NPT 3/8. Применяется в промышленных газовых и жидкостных магистралях, системах контроля и анализаторов. Работает по принципу герметичного соединения обжимом трубки двумя обжимными кольцами и гайкой на одном ответвлении и уплотнением резьбы (ФУМ-лента) на осевом патрубке; обеспечивает минимальный гидравлический спад и устойчивость к вибрациям при давлениях, типично до 6 000 psi (≈414 бар) в зависимости от стенки трубки, и температурах порядка −60…+260 °C.

Ключевые особенности конструкции

Корпус и рабочие элементы — нержавеющая сталь AISI 316, стойкая к коррозии и агрессивным средам. Конструкция — обжимной тип с двумя конусными фторопластовыми/металлическими (свободные кольца) элементами Swagelok, что обеспечивает многократную герметичность и центровку трубки. Резьбовое уплотнение — ФУМ-лента, рекомендовано для NPT-резьб; гарантия на герметичность при эксплуатации в средах: воздух, азот, природный газ, масла, химические растворы. Диапазон рабочей температуры и давления зависит от трубки и среды; для типичных зон применения указываетcя −60…+260 °C и до ≈414 бар при корректном подборе трубки.

Экспертные рекомендации по применению

Перед монтажом проверить соответствие трубки Ø 3/8" и толщины стенки требованиям Swagelok; вставлять трубку до упора и отмечать положение, законтривать гайку рекомендованным моментом производителя; не использовать избыточное количество ФУМ внутри потока — наносить по резьбе наружного патрубка. Избегать повторного использования обжимных колец при демонтаже, контролировать утечки методом поддавки и манометра, обеспечивать опоры и компенсацию тепловых расширений. При агрессивных средах согласовать материал уплотнений и проводить периодические проверки на коррозию.
