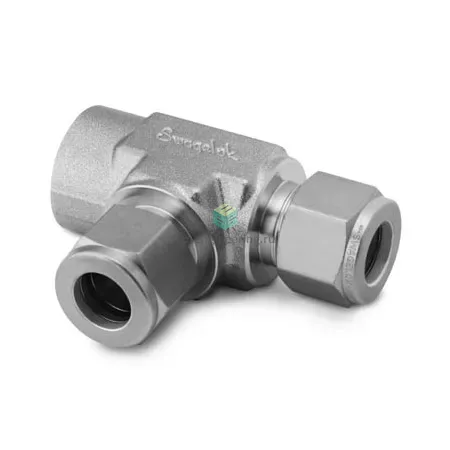

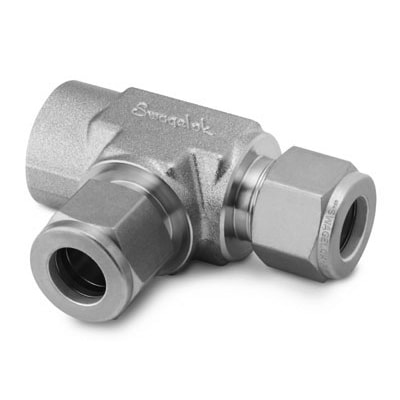

SS-600-3TFT Swagelok - Тройник T-образный с внутр. резьбой угловой обжимной NPT1/4-3/8", нерж.

Назначение и принцип работы

Тройник T-образный с внутренней угловой резьбой предназначен для отвода или подведения рабочей среды в трубные магистрали и приборные цепи, где требуется переход с резьбового соединения NPT на трубку 3/8". Конструкция обеспечивает герметичное ответвление от NPT1/4 (канал 1) в сторону обжимного подключения под трубку 3/8" (канал 2). Работает по принципу комбинированного уплотнения: резьбовой переход герметизируется уплотнителем (ФУМ-лента), а трубное соединение — обжимом двух канавочных уплотнительных колец (феррулов) и гайки, создающих осевое сжатие трубки и металловое уплотнение. Применяется в системах давления и измерений, топлива, гидравлики и аналитики.

Ключевые особенности конструкции

Корпус изготовлен из нержавеющей стали AISI 316, обеспечивающей коррозионную стойкость и совместимость с агрессивными средами. Конструкция — обжим трубки с двумя феррулами и гайкой (тип Swagelok), резьба NPT1/4 герметизируется ФУМ-лентой. Предназначен для трубки Ø3/8" и резьбы NPT1/4; материал — нержавеющая сталь. Рабочие среды: сжатый воздух, инертные газы, масла, жидкости и аналитические среды. Типичное рабочее давление зависит от толщины стенки трубки и конфигурации системы; при применении рекомендованной трубки Swagelok возможны рабочие давления порядка сотен бар (ориентировочно до 414 bar / 6000 psi в типичных малых размерах). Рабочая температура — примерно от −65 °F до +400 °F (≈ −54 °C … +204 °C), в зависимости от уплотнений и среды.

Экспертные рекомендации по применению

Подбирайте трубку с рекомендованным наружным диаметром и толщиной стенки, соблюдайте подготовку торца (обрез, фаска, удаление заусенцев). Намотка ФУМ-ленты на NPT — стандартная практика, избегайте избыточной ленты, чтобы не сорвать резьбу и не перекрыть проход. Сборка обжимного соединения — по регламенту производителя: затянуть гайку по инструкции Swagelok (используйте указанные моменты затяжки или шаги поворота от пальцевого натяга) и провести испытание на герметичность давлением и мелкодефектной проверкой. Не используйте повторно деформированные феррулы; при вибрации предусмотрите опоры трубопровода. Для критичных применений согласуйте параметры по таблицам Swagelok и выполните протокол испытаний после монтажа.
