SS-600-3TMT Swagelok - Тройник T-образный с нар. резьбой угловой обжимной NPT1/4-3/8", нерж.

Назначение и принцип работы

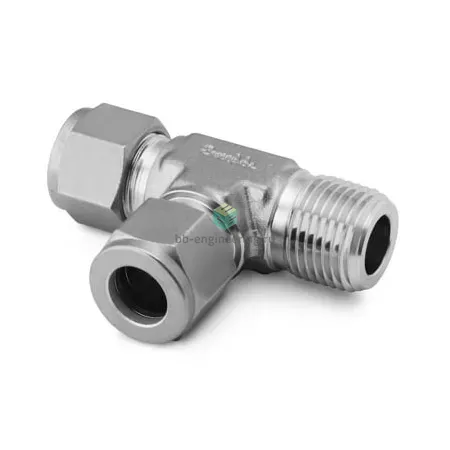

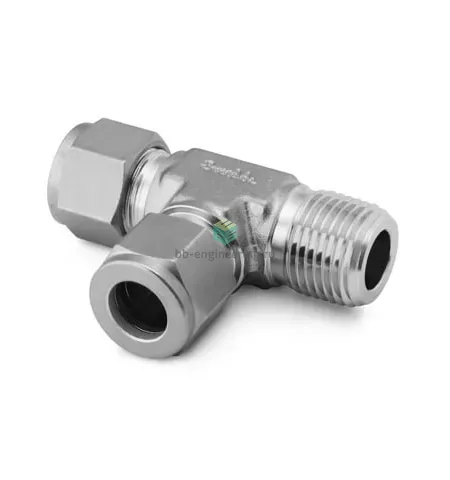

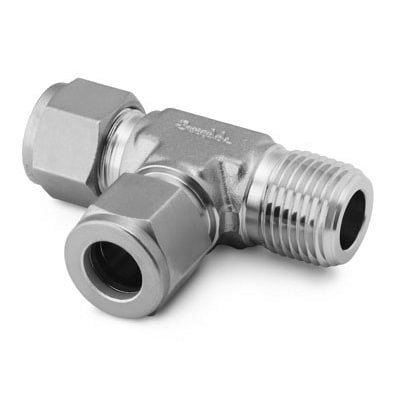

Тройник T-образный с угловой наружной резьбой предназначен для развязки и ответвления технологических и приборных линий в системах контроля и учета (сэмплирование, подвод к манометрам, редуктам и регуляторам). Одна ветвь — резьбовое соединение NPT1/4 (наружная), две другие — под трубку 3/8″ с обжимной конструкцией. Принцип уплотнения комбинированный: резьба герметизируется ФУМ-лентой (PTFE), а трубное соединение — двухконусной системой обжимных колец и гайки (две конические оправы создают металлическое уплотнение на трубке при завинчивании гайки).

Ключевые особенности конструкции

Корпус и обжимные элементы — нержавеющая сталь AISI 316, стойкая к коррозии и большинству сред; материал обобщённо — нержавеющая сталь. Соединение: NPT1/4 (наружная резьба) — 3/8″ трубка. Уплотнение резьбы — ФУМ-лента; уплотнение трубки — двухколечная обжимная система Swagelok (две оправы + гайка). Рабочие среды: инертные и агрессивные газы, гидравлические и пневматические линии, жидкости нефтехимии и технологии стерильных сред при совместимости трубки. Типичные эксплуатационные параметры зависят от типа трубки и стенки: при подборе рекомендованных трубок рабочее давление для подобных обжимных соединений достигает порядка 6000 psi (≈414 bar) при комнатной температуре; температурный диапазон ограничен ФУМ и материалом трубки (ориентировочно −200…+260 °C для PTFE в резьме и выше для металлоконтакта).

Экспертные рекомендации по применению

Перед монтажом обеспечить прямой ровный торец трубки и снятие заусенцев; вставлять трубку до упора в корпус. Резьбу NPT покрывать ФУМ-лентой по наружной резьбе 3–5 витков, не заходя на торец. Завинчивание обжимного соединения выполнять по инструкции производителя: затянуть гайку до упора пальцами, затем повернуть на рекомендованные 1¼ оборота (проверять по размеру и типу трубки); для повторного монтажа заменять оправы. Избегать перекручивания, чрезмерного момента и воздействия вибрации без фиксации. После сборки проводить испытание под давлением и контроль герметичности (метод капельно-пузырьковый или испытание по давлению). Для агрессивных сред выбирать соответствующую маркировку труб и прокладок; при сомнениях — обращаться к технической документации Swagelok.
