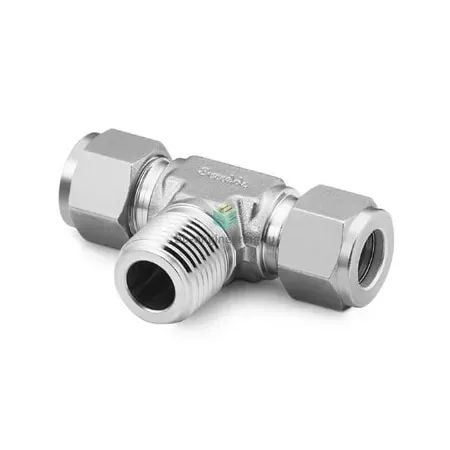

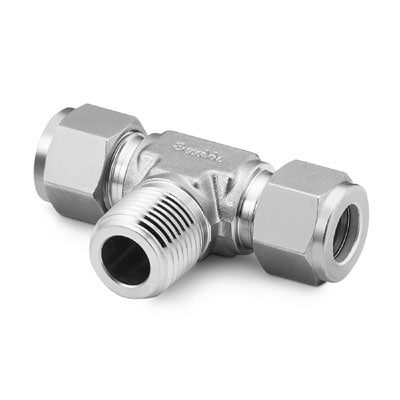

SS-600-3TTM Swagelok - Тройник T-образный с нар. резьбой осевой обжимной NPT1/4-3/8", нерж.

Назначение и принцип работы

Тройник T‑образный Swagelok SS‑600‑3TTM предназначен для ветвления линий технологических и измерительных сред в системах контроля и автоматизации (газовые линии, компрессорные, гидравлические и вакуумные линии). Осевой наружный резьбовой порт NPT 1/4" служит для подсоединения к резьбовым элементам, два ответвления рассчитаны под 3/8" трубку с обжимным соединением. Принцип работы — механическое уплотнение двух‑кольцевой обжимной системы (две обжимные втулки и гайка) обеспечивает герметичное металло‑металлическое уплотнение трубки, а резьба герметизируется ФУМ‑лентой для надежности при резьбовых стыках.

Ключевые особенности конструкции

Корпус выполнен из нержавеющей стали AISI 316, материал обобщённо — нержавеющая сталь, стойкая к коррозии и химии. Конструкция — двухфerrульная (две обжимные втулки + гайка) обеспечивает повторяемость и надежность соединений при вибрации. Резьбовое уплотнение — ФУМ‑лента. Рекомендованные рабочие среды: инертные и агрессивные газы, сжатый воздух, жидкости, среда с температурой ориентировочно от −54 °C до +204 °C в зависимости от среды и уплотнений. Ориентировочное рабочее давление для 3/8" трубки при правильном подборе стенки — до ~6 000 psi (≈414 bar); точные значения зависят от толщины трубки и условий — см. паспорт Swagelok.

Экспертные рекомендации по применению

Подбирайте трубку 3/8" по наружному диаметру и минимальной толщине стенки, соответствующей давлению. Перед сборкой очистите торцы труб, установите правильную последовательность втулок, закрутите гайку до упора вручную и затем добейте моментом, согласно инструкции производителя; избегайте чрезмерной затяжки. Наносите ФУМ‑ленту на резьбу NPT равномерно, не засовывайте ленту внутрь потока. Проверяйте герметичность гидро/пневмо тестом при рабочем давлении 1,5× рабочего рабочего давления для критических применений. Избегайте ударных перегрузок и коррозионных сред без химической совместимости — при сомнениях уточняйте химстойкость AISI 316.
