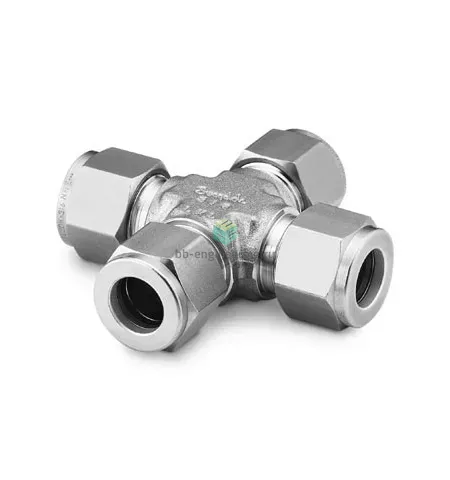

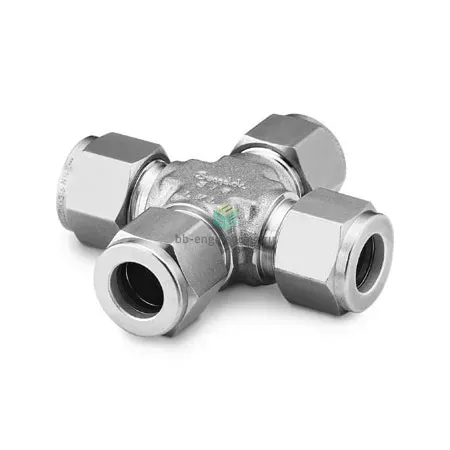

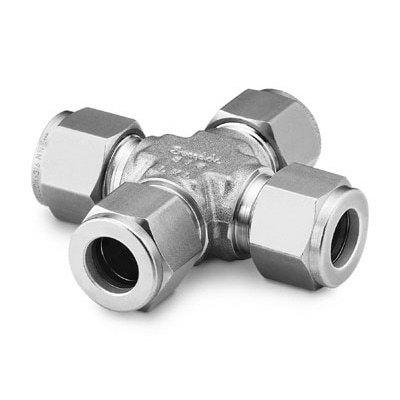

SS-600-4 Swagelok - Крестовина X-образная обжимная 3/8", нерж.

Назначение и принцип работы

Обжимная крестовина X-образная для трубки 3/8" (9,53 мм) предназначена для распределения и объединения сред в технологических линиях измерений, анализа и малогабаритных гидросистемах. Конструкция с двумя обжимными кольцами и гайкой обеспечивает герметичное металлическое уплотнение без применения резьбовых уплотнителей (Тип уплотнения резьбы: -), что позволяет эксплуатировать узел при повышенных перепадах давления и в агрессивных средах. Работает по принципу концентрического распорного обжима трубки, при котором первая и вторая гильзы (ferrules) формируют уплотнение и удержание трубки при затяжке гайки.

Ключевые особенности конструкции

Корпус выполнен из нержавеющей стали AISI 316, общий материал — сталь нержавеющая, что обеспечивает коррозионную стойкость в средах воды, пара, инертных газов и большинства химикатов. Тип исполнения — X‑образная четырёхпортовая крестовина с обжимной конструкцией, применяются две обжимные гильзы и гайка Swagelok. Рекомендуемый диапазон рабочих температур примерно −54°C…+204°C (−65°F…+400°F) в зависимости от среды; рабочее давление зависит от материала и толщины трубки, но для типичных нержавеющих трубок 3/8" с обычной стенкой рабочие давления до ≈3000 psi (≈207 бар) достижимы при правильной установке. Не предусматривает резьбового уплотнения — герметичность достигается деформацией гильз.

Экспертные рекомендации по применению

Подбирайте крестовину под конкретную трубку по наружному диаметру 3/8" и толщине стенки; используйте гильзы и гайки Swagelok для сохранения рабочих характеристик. Перед монтажом выполнить отрез по длине, снятие фаски и тщательную очистку торца; вставить трубку до упора и затянуть гайку в соответствии с инструкцией производителя (обычно доводят от руки и затем 1–1,25 оборота для 3/8" до упора). Избегайте перекосов и перегиба трубки у места обжима, применяйте опоры и виброизоляцию при динамических нагрузках. После монтажа провести проверку на протечки давлением и периодические ревизии в агрессивных средах. Не применять с мягкими пластиковыми трубками и не превышать паспортных давления/температуры без подтверждения расчётом.
