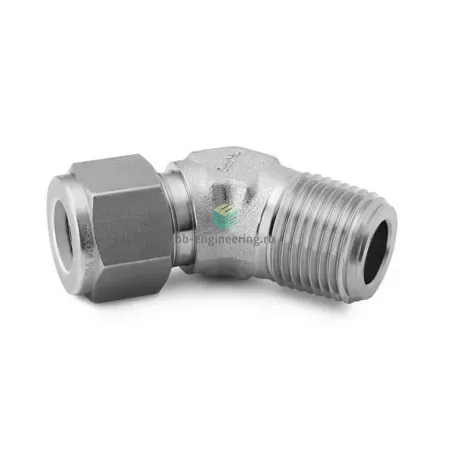

SS-600-5-2 Swagelok - Штуцер угловой 45° с нар. резьбой обжимной NPT1/8-3/8", нерж.

Назначение и принцип работы

Штуцер угловой 45° с наружной NPT‑резьбой и обжимным подключением под трубку 3/8" (9,525 мм) предназначен для коммутации и перенаправления рабочих сред в технологических линиях приборного и исполнительного оборудования. Соединение обеспечивает герметичность каналов: канал 1 — наружная резьба NPT1/8 уплотняется ФУМ‑лентой, канал 2 — обжим трубки через двухкольцевой (двух оправочный) обжим с гайкой и двумя обжимными кольцами, формирующими металло‑металлическое уплотнение. Конструкция решает задачи компактного разворота трассы под 45° при высоких рабочих давлениях и в агрессивных средах, сохраняя повторяемость соединений и удобство демонтажа.

Ключевые особенности конструкции

Корпус и внутренние элементы — нержавеющая сталь AISI 316, стойкая к коррозии и совместимая с большинством промышленных сред (инертные газы, масла, воды, многие химические растворы). Уплотнение резьбы — ФУМ‑лента; уплотнение трубки обеспечивается двухкольцевым обжимом Swagelok (гайка + две обжимные кольца). Угол 45° уменьшает гидравлические потери по сравнению с 90° исполнением. Рабочие режимы: вакуум до высоких давлений — в зависимости от толщины стенки трубки; для типичной трубки 3/8" рабочее давление ориентировочно до нескольких сотен бар (в отдельных системах — до ~600–1000 бар при правильно подобранной трубке и монтаже). Температурный диапазон сервисно ограничен материалом уплотнения резьбы (ФУМ) и составляет примерно −60 °C…+260 °C.

Экспертные рекомендации по применению

Подбирайте штуцер под точный диаметр и толщину стенки трубки 3/8" и проверяйте совместимость с давлением системы. При монтаже используйте чистую и ровно обрезанную трубку, предварительно острогнуть при необходимости; вставьте трубку до упора и затяните гайку по инструкции производителя (контроль момента или ориентировочно 1–1,25 оборота после "до упора" для типичных серий), избегая перекоса. Наносите ФУМ‑ленту по направлению нарезки резьбы (3–4 витка), не допуская попадания излишков в проток. Обеспечьте опору и компенсацию термических/вибрационных перемещений; при агрессивных средах или повышенных температурах рассмотрите альтернативные материалы уплотнения или специальные покрытия.
