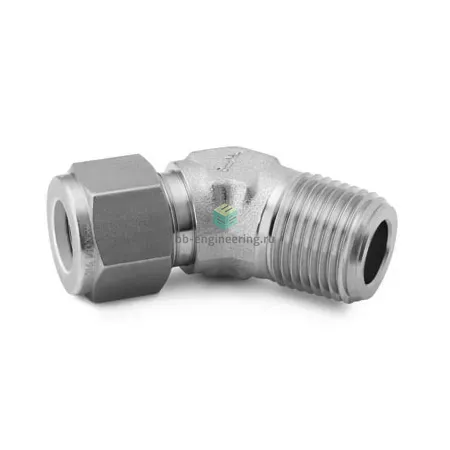

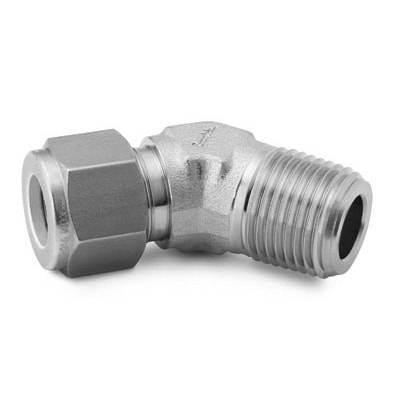

SS-600-5-4 Swagelok - Штуцер угловой 45° с нар. резьбой обжимной NPT1/4-3/8", нерж.

Назначение и принцип работы

Угловой обжимной штуцер 45° с нарезной конической резьбой NPT1/4 — предназначен для перевода магистрали с резьбового присоединения на трубку Ø 3/8" в системах технологической арматуры, приборных и гидравлических линиях. Работает по принципу двухкольцевого обжима: при затяжке гайки двойные обжимные кольца (ferrules) уплотняют и фиксируют трубку, а резьба NPT уплотняется ФУМ-лентой. Применяется для сред: технические газы, вода, масла, некоррозионные химреактивы.

Ключевые особенности конструкции

Корпус и обжимные элементы — нержавеющая сталь AISI 316, стойкая к коррозии и агрессивным средам. Тип уплотнения резьбы — ФУМ-лента (PTFE), обеспечивающая герметичность конической NPT1/4. Конструкция — двойной обжим (две ferrules + гайка) обеспечивает надежную фиксацию трубки 3/8" и утечкоустойчивость при типичных рабочих давлениях для систем инструментальной арматуры — до порядка 6000 psi (≈414 бар) в зависимости от толщины стенки трубки; рабочая температура при использовании ФУМ-ленты ориентировочно −60…+260 °C.

Экспертные рекомендации по применению

При монтаже используйте минимальное количество ФУМ‑ленты, не допуская попадания в полость трубки. Сборка: герметизация резьбы лентой, законтрить гайкой и произвести обжим по рекомендованной заводом методике — законтрить до посадки ferrule и затем дополнительно 1–1,25 оборота; избегайте перетяжки. После сборки провести гидравлическую/пневматическую пробу. При повторной сборке оцените состояние ferrules — при деформации замените. Для агрессивных сред рассмотрите варианты с дополнительной защитой или другими уплотнителями.
