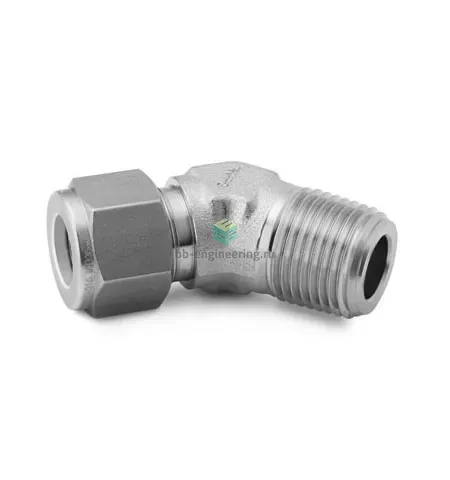

SS-600-5-6 Swagelok - Штуцер угловой 45° с нар. резьбой обжимной NPT3/8-3/8", нерж.

Назначение и принцип работы

Угловой штуцер 45° с наружной резьбой NPT3/8 — предназначен для перенаправления потока в линиях трубопроводной арматуры и приборных трасс с применением металлических трубок Ø 3/8". Конструкция с обжимом трубки двумя обжимными кольцами и гайкой обеспечивает герметичное соединение без сварки и гибких элементов. Резьбовое соединение NPT3/8 герметизируется ФУМ-лентой (PTFE), что обеспечивает уплотнение при подключении к резьбовым портам. Применим в технологических системах измерения и регулирования, газовых магистралях и гидравлике, где требуется коррозионная стойкость и высокая уплотнённость при давлении и вибрациях.

Ключевые особенности конструкции

Корпус — нержавеющая сталь AISI 316, материал обобщённо — нержавеющая сталь; исполнение — обжимное (две обжимные втулки + гайка) типичной Swagelok-конструкции, угол 45°. Наружная резьба — NPT3/8, противоположный порт — под трубку 3/8". Уплотнение резьбы — ФУМ-лента; уплотнение обжима — металлические конические кольца. Рабочие среды: аналитические и технологические газы, пар, минеральные и гидравлические масла, агрессивные среда с умеренной коррозией. Типичные эксплуатационные параметры: рабочее давление до ≈400 bar (≈6000 psi) в зависимости от условий и толщины трубки, температурный диапазон ориентировочно −60…+200 °C, реальные пределы зависят от среды и уплотнителей.

Экспертные рекомендации по применению

При подборе учитывайте номинал трубки 3/8" и совместимость портов NPT3/8. Перед монтажом очистите резьбу, нанесите ФУМ-ленту в 2–3 слоя по направлению закручивания, не превышайте момент затяжки производителя; обжимная гайка должна быть затянута по последовательности обжатия для двухколечного исполнения. Избегайте ударных нагрузок и чрезмерного изгиба трубки у фитинга. Для агрессивных сред контролируйте выбор AISI 316 и при необходимости используйте специальные сплавы или покрытие. При эксплуатации проверяйте на утечки при рабочем давлении и не допускайте циклического превышения указанных температур и давлений.
