SS-600-5-6ST Swagelok - Штуцер угловой 45° с нар. резьбой поворотный обжимной UNF 9/16"-18-3/8", нерж.

Назначение и принцип работы

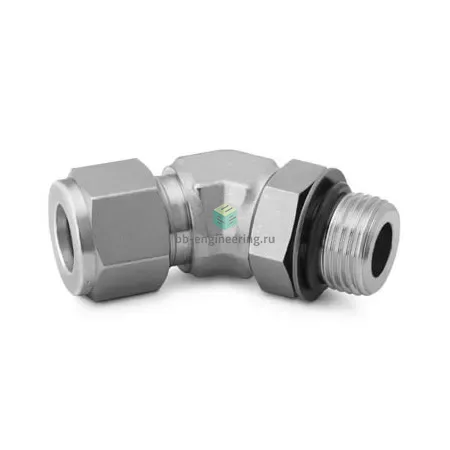

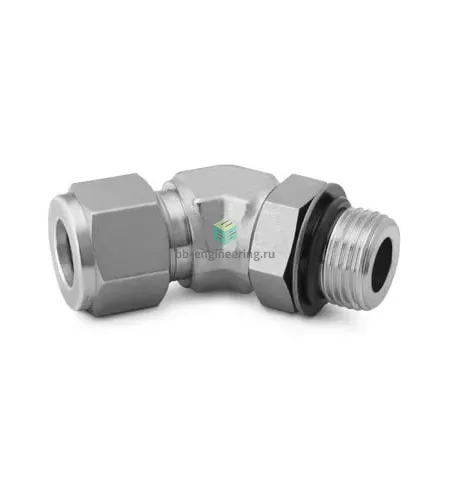

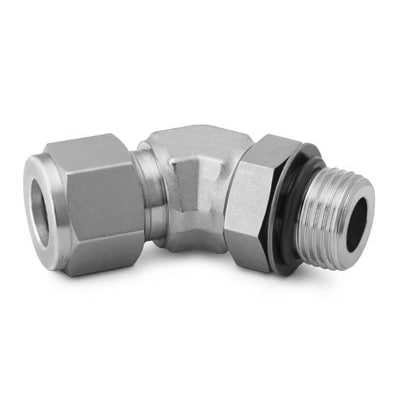

Угловой штуцер 45° с наружной резьбой UNF 9/16"-18 и подключением под трубку 3/8" предназначен для выполнения поворотных разводок в трубопроводах технологической и измерительной арматуры. Конструкция решает задачи изменения направления тракта при присоединении гибкой или жёсткой трубки Ø3/8" (9,525 мм) с обеспечением герметичного присоединения резьбовым портом. Герметизация достигается комбинированно: выступающее уплотнительное кольцо O-ring для резьбовой части и обжимная двухколодочная система (две обжимные гильзы и гайка) для трубной линии, что обеспечивает уплотнение под давлением в статических и динамических режимах.

Ключевые особенности конструкции

Корпус и обжимные элементы изготовлены из нержавеющей стали (AISI 316), что обеспечивает коррозионную стойкость в агрессивных средах. Форма — поворотный штуцер 45° с наружной резьбой UNF 9/16"-18 и под трубку 3/8". Тип уплотнения резьбы — выступающее O-ring; материал кольца выбирается по среде (например, Viton для температур ~-20…+200 °C, NBR для ~-30…+100 °C). Для типичных комбинаций трубки и арматуры рабочее давление может достигать порядка 6 000 psi (~414 бар) при комнатной температуре; допустимый температурный диапазон зависит от материала O-ring и может доходить до нескольких сотен °C для металлических уплотнений.

Экспертные рекомендации по применению

Подбирайте материал O-ring под рабочую среду и температуру. Перед монтажом трубку Ø3/8" резать перпендикулярно, удалить фаску и задиры, вставить до упора в корпус. При сборке следовать процедурам производителя: затянуть гайку от руки, затем доворот ключом согласно документации Swagelok; контролировать отсутствие перекосов и повторно проверять герметичность пробной накачкой до рабочего давления. Избегайте повторных многоразовых сборок без замены уплотнений и обжимных колец — это частая причина протечек. Для агрессивных сред и вакуума применяйте инертные уплотнения и проверяйте торцевые зазоры.
