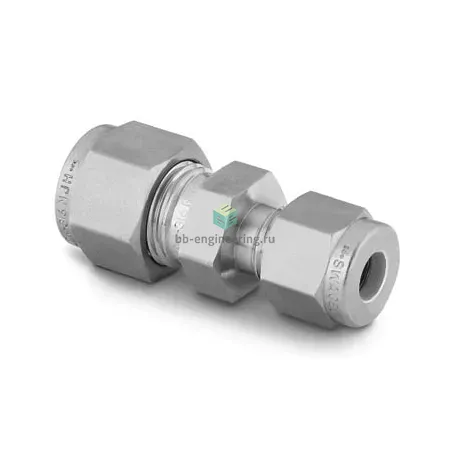

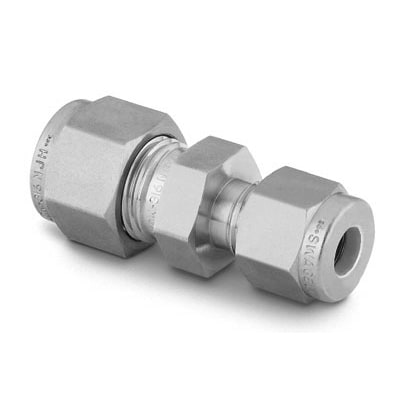

SS-600-6-1 Swagelok - Соединитель прямой обжимной 3/8-1/16", нерж.

Назначение и принцип работы

Прямой обжимной соединитель Swagelok предназначен для герметичного соединения двух участков трубопровода с разными наружными диаметрами — канал 1: 3/8″ (трубка), канал 2: 1/16″ (трубка). Конструкция с двумя обжимными кольцами и гайкой обеспечивает металлическое уплотнение при многократном напряжении, исключая применение резьбовых уплотнений. Применяется в линиях технологических газов, гидравлики и системах отбора проб, где требуются прочность и химстойкость нержавеющей стали AISI 316.

Ключевые особенности конструкции

Корпус и обжимные элементы выполнены из нержавеющей стали AISI 316, что обеспечивает коррозионную стойкость в агрессивных средах и совместимость с большинством химикатов. Фитинг реализован как соединитель прямой, без резьбового уплотнения, с обжимом двух колец для надежной посадки трубок 3/8″ и 1/16″. Тип уплотнения — металлический (феррулы), что обеспечивает высокую термостойкость и стойкость к вибрациям. Рабочие режимы зависят от толщины стенки трубки: ориентировочно при комнатной температуре возможны давления до ~6000 psi (≈413 bar) для типичных калибров; температурный диапазон — от криогенных значений при использовании специальных материалов до сотен °C для металлического уплотнения (в стандартных исполнениях с полимерными вставками — ограничение по температуре по материалу вставки).

Экспертные рекомендации по применению

Подбирайте фитинг с учетом наружного диаметра и толщины стенки трубки: герметичность и допустимое давление зависят от этих параметров. При монтаже затягивайте гайку по методике Swagelok (начальная и завершающая коммутация с контролем проворота), избегайте перекосов и повреждения феррул. Для агрессивных сред и высоких температур отдавайте предпочтение полному AISI 316 и всем металлическим уплотнениям; при использовании полимерных вставок проверяйте температурные ограничения. Регулярно контролируйте состояние фитинга при циклических нагрузках и вибрации, заменяйте при механических повреждениях феррул или корпуса.
