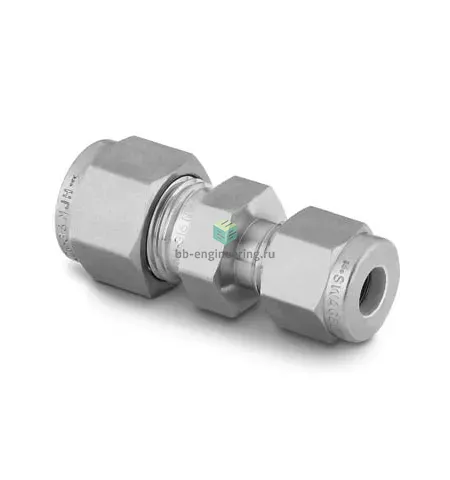

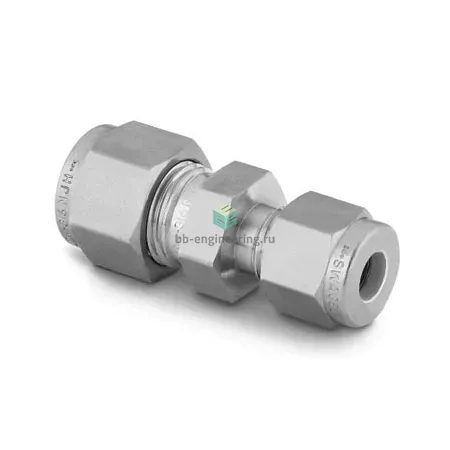

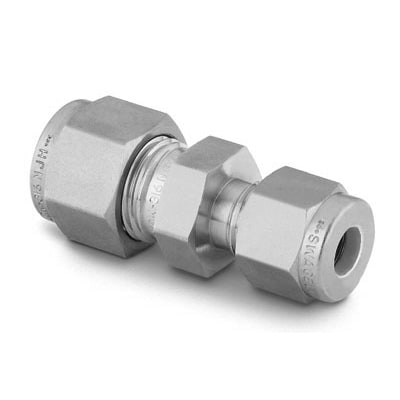

SS-600-6-2 Swagelok - Соединитель прямой обжимной 3/8-1/8", нерж.

Назначение и принцип работы

Прямой обжимной соединитель SS-600-6-2 Swagelok служит для металлического герметичного соединения трубок 3/8″ и 1/8″ в технологических и контрольно-измерительных линиях. Конструкция двух обжимных колец и гайки обеспечивает действие «металл по металлу»: при затяжке гайки передняя и задняя обжимные гильзы фиксируют трубку и формируют уплотнение без применения герметиков. Применяется в системах передачи жидкостей и газов (инструментация, аналитика, лабораторные и промышленные линии) где требуется компактное редукционное соединение между трубками разного диаметра.

Ключевые особенности конструкции

Корпус и комплектующие выполнены из нержавеющей стали AISI 316 (материал корпуса и обобщённо сталь нержавеющая), что гарантирует коррозионную стойкость в агрессивных средах и совместимость с большинством технологических сред. Форма — прямой соединитель; тип уплотнения резьбы отсутствует (металлическое уплотнение формируется обжимом). Рабочие среды: воды, нефтепродукты, пар, агрессивные химические среды и инертные газы. Практические диапазоны: при корректном подборе трубки и толщины стенки обеспечивает промышленные рабочие давления, типичные для систем Swagelok (порядок сотен бар; для точных значений опирайтесь на таблицы производителя и параметры используемой трубки). Температура эксплуатации при металлическом уплотнении возможна в широком диапазоне — от низкотемпературных до сотен градусов Цельсия при отсутствии уплотнений из полимеров.

Экспертные рекомендации по применению

Подбирайте соединитель с учётом наружного диаметра и толщины стенки трубки. Подготовка: ровный торец, снятие фаски и удаление заусенцев — обязательны. Затягивайте гайку после ручной фиксации на 1–1,25 оборота (рекомендация для двух обжимных колец), избегайте чрезмерной силы ключом; повторная сборка лучше с новыми опрессовочными гильзами. Не допускайте использования повреждённой трубки или неправильного материала — это снижает уплотнение. Выполняйте гидропневматическую пробку и контроль на герметичность после установки. При высоких температурах/коррозионных средах сверяйтесь с каталогами Swagelok для совместимости и допустимых нагрузок.
