SS-600-6-4 Swagelok - Соединитель прямой обжимной 3/8-1/4", нерж.

Назначение и принцип работы

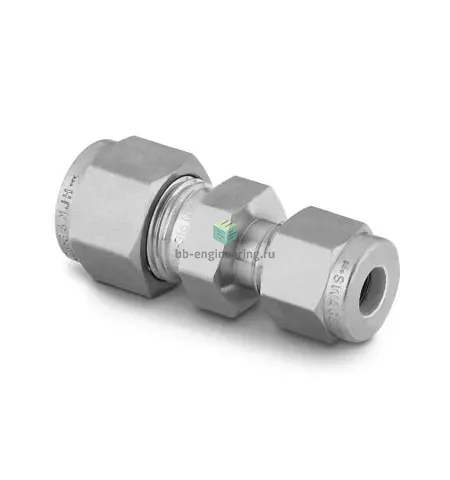

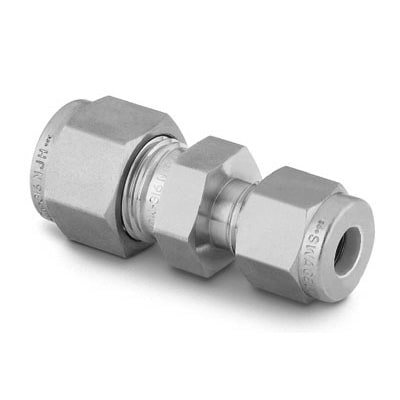

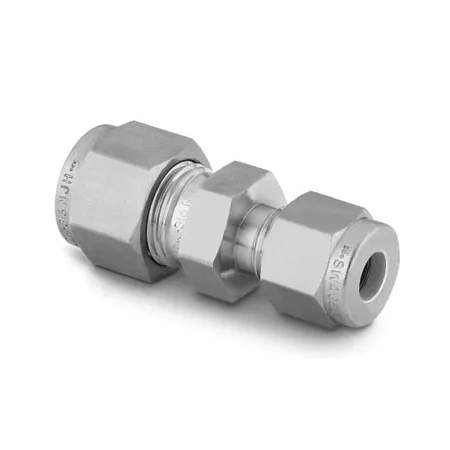

Прямой обжимной соединитель Swagelok SS-600-6-4 предназначен для надёжного соединения трубок разного диаметра в технологических линиях и системах пробоподготовки, КИПиА и промысловых установках. Соединитель выполняет функцию перехода 3/8″ (канал 1) → 1/4″ (канал 2) с использованием конструкции «две обжимные втулки + гайка», обеспечивая металлометаллическое седельное уплотнение без применения резьбовых уплотнителей. При монтаже происходит пластическая деформация обжимных колец, формирующая герметичное соединение, устойчивое к вибрации и циклическим нагрузкам.

Ключевые особенности конструкции

Корпус и элементы обжима выполнены из нержавеющей стали AISI 316, что гарантирует коррозионную стойкость в агрессивных средах и совместимость с широким набором рабочих сред (вода, пар, гидравлические и газовые смеси, нейтральные и коррозионно-активные среды при соответствующей подборке). Конструкция — двухвтулочная (две обжимные кольца и гайка) обеспечивает повторяемость уплотнения и минимальную чувствительность к точности обреза трубки. При типовых комплектациях рабочее давление зависит от материала и толщины трубки, в большинстве применений достигает значений порядка 414 bar (6000 psi); температурный диапазон — от криогенных условий до высокотемпературных режимов при отсутствии эластомерных уплотнений (ограничение по температуре задаётся материалом трубки и средой).

Экспертные рекомендации по применению

Подбирайте соединитель с учётом наружного диаметра и толщины стенки трубки: герметичность и допустимое давление зависят от соответствия спецификациям Swagelok. При монтаже соблюдайте порядок — ровный торец трубки, правильная посадка первой и второй втулки, затяжка гайки по контролируемому моменту или числу оборотов, рекомендованных производителем. Избегайте повторного использования деформированных втулок; при сомнениях заменяйте комплектные втулки и гайку. Особое внимание при динамических нагрузках и агрессивных средах — применяйте AISI 316 и проверяйте совместимость материалов с рабочей средой и температурой.
