SS-600-6-4AN Swagelok - Соединитель прямой обжим-развальцовка 3/8-1/4", нерж.

Назначение и принцип работы

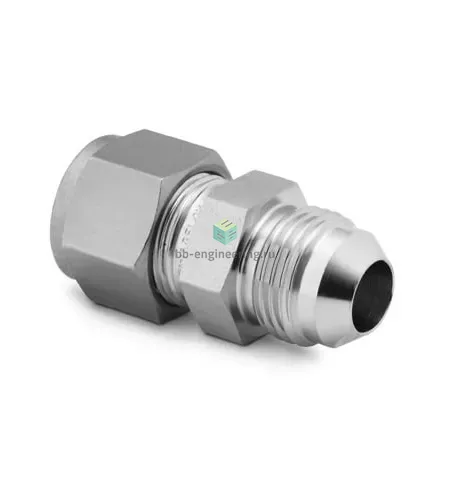

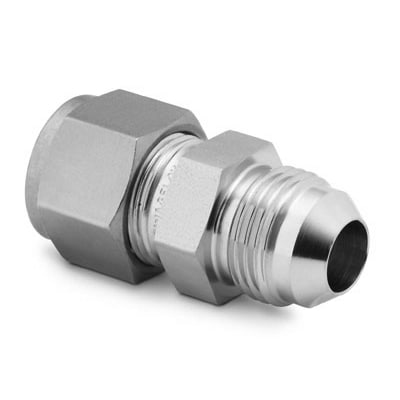

Соединитель прямой обжим‑развальцовка SS-600-6-4AN предназначен для герметичного соединения трубчатых линий Ø3/8″ с развальцованными штуцерами Ø1/4″ в технологических и пневмо/гидравлических системах. Работает по принципу двухобжимного соединения: при затяжке гайки два обжимных кольца (ferrule) фиксируют конец трубки и формируют металлометаллическое уплотнение на конической поверхности 37° (условно 74° полный угол), соответствуя требованиям SAE J514 (ISO 8434‑2). Общее назначение — передача жидких и газообразных сред при высоких давлениях и температурных нагрузках в агрессивной среде.

Ключевые особенности конструкции

Корпус и обжимные элементы — нержавеющая сталь AISI 316, двухободковая конструкция с гайкой для обжима трубки. Подключения: канал 1 — трубка 3/8″, канал 2 — развальцовка 1/4″. Тип уплотнения резьбы не применяется — уплотнение достигается за счёт обжима ferrule. Изделие отвечает стандарту SAE J514 (ISO 8434‑2) и рассчитано на эксплуатацию в агрессивных средах (вода, масла, инертные газы, коррозионные среды) при рабочих давлениях, зависящих от диаметра и толщины стенки трубки (в типичных конфигурациях — до нескольких сотен бар/порядка 6000 psi ≈413 bar), температурный диапазон обслуживания порядка −54°C…+204°C, с оговоркой на характеристики уплотнительных материалов и режима эксплуатации.

Экспертные рекомендации по применению

Перед монтажом обеспечить правильную подготовку трубки: ровный отрез, снятие заусенцев с торца и контроль посадки до упора. Затяжку выполнять по таблице производителя; для типовых размеров до 1/2″ — порядка 1–1,25 оборота гайки после первоначальной посадки (использовать динамометрический ключ при серийных работах). Избегать повторного использования ferrule и гайки при демонтаже, контролировать отсутствие коррозии и дефектов AISI 316, проверять герметичность при рабочем давлении. Типичные ошибки: недостаточная посадка трубки, перекос при сборке, перетяжка (деформация ferrule) и применение неподходящих развальцовок — всё это снижает ресурс и герметичность.
