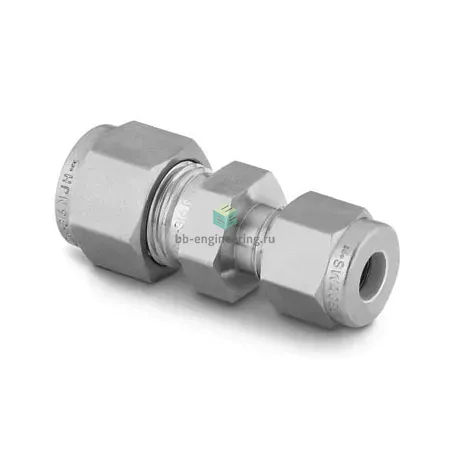

SS-600-6-5 Swagelok - Соединитель прямой обжимной 3/8-5/16", нерж.

Назначение и принцип работы

Обжимной прямой соединитель предназначен для соединения двух трубок диаметром 3/8″ (канал 1) и 5/16″ (канал 2) в линиях измерительной, технологической и аналитической арматуры. Конструкция с двумя обжимными кольцами и гайкой обеспечивает металлическое герметичное уплотнение без применения резьбовых сальников (тип уплотнения резьбы: —), что позволяет передавать рабочие среды (газ, сжатый воздух, гидравлические жидкости, химические среды) при высоком давлении и минимальных утечках. Принцип работы — механическое смятие передней и задней обжимных втулок при затяжке гайки, благодаря чему образуется плотный контакт корпуса AISI 316 со стенкой трубки.

Ключевые особенности конструкции

Корпус и фурнитура выполнены из нержавеющей стали AISI 316, материал обобщённо — нержавеющая сталь, устойчив к коррозии и совместим с агрессивными средами. Исполнение — прямой соединитель для трубок 3/8″ — 5/16″ с двумя обжимными кольцами и штуцерной гайкой Swagelok. Типичные рабочие параметры для подобной серии Swagelok: до ≈6000 psig (≈413 бар) при комнатной температуре, рабочая температура стандартно ≈ −54 °C … +204 °C (зависит от среды и толщины стенки трубки). Рекомендуемая область применения — технологические, лабораторные и полевые трассы, где важна герметичность и повторяемость присоединения.

Экспертные рекомендации по применению

Подбирайте трубку по номинальному наружному диаметру и рекомендованной толщине стенки; срез должен быть квадратным и обезжуренным. Сборка: навинтить гайку вручную до касания, затем довести до рабочего упора моментом по спецификации производителя или выполнить рекомендованное число оборотов после контакта (обычно 1–1.5 оборота); избегайте перетяжки. Не рекомендуется повторно использовать деформированные обжимные кольца. После монтажа провести гидростатическую/пневматическую проверку и контроль на утечку. При эксплуатации учитывать снижение допускаемого давления при повышенных температурах и применение совместимых сред.
