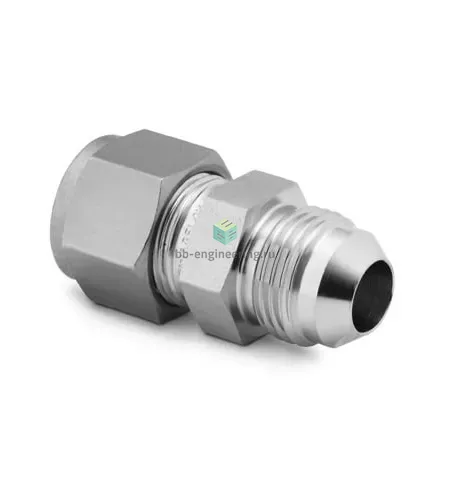

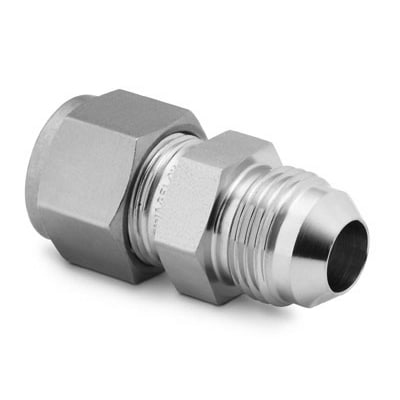

SS-600-6-6AN Swagelok - Соединитель прямой обжим-развальцовка 3/8", нерж.

Назначение и принцип работы

Прямой соединитель обжим‑развальцовка SS‑600‑6‑6AN предназначен для надежного соединения трубки Ø 3/8″ (9,525 мм) со штуцером, выполненным под развальцовку, в системах технологической и приборной арматуры. Выполнение по стандарту SAE J514 (ISO 8434‑2) и двухколечная конструкция Swagelok обеспечивает герметизацию металлическим уплотнением: при затяжке гайки две обжимные втулки (феррулы) деформируют трубку и формируют конусное сиденье с углом 37° (74° суммарно), что обеспечивает плотный контакт металла с металлом и минимальные утечки при рабочих давлениях и температурах, характерных для нержавеющих систем (см. рекомендации производителя и характеристики трубки/системы).

Ключевые особенности конструкции

Корпус и феррулы — нержавеющая сталь AISI 316, общая материализация — сталь нержавеющая, что обеспечивает коррозионную стойкость в агрессивных средах и совместимость с маслами, газами и паром. Конструкция — двухобжимная (две обжимные гайки и кольца), угол конуса 37°; одна сторона рассчитана под трубку Ø 3/8″, другая — под развальцовку 3/8″. Соединитель соответствует SAE J514 (ISO 8434‑2), допускает эксплуатацию в широком температурном диапазоне (ориентировочно от −196 °C до +400 °C для металлического уплотнения; конкретно зависит от среды и изоляции) и рабочие давления, определяемые параметрами трубки и стенкой — при типичных конфигурациях технологических линий диапазон рабочих давлений может достигать нескольких сотен бар; точные значения уточняйте по таблицам Swagelok для данной толщины стенки трубки.

Экспертные рекомендации по применению

Перед монтажом обеспечить чистоту и отсутствие заусенцев на торце трубки, торец должен быть отрезан перпендикулярно и с корректной развальцовкой/фаской по инструкции. Затягивать гайку после установки феррул: довести до упора вручную, затем выполнить 1–1,5 оборота ключом (точное значение — по инструкции Swagelok для 3/8″). Проверять соответствие материала AISI 316 рабочей среде; при вибрации использовать фиксирующие элементы и поддерживающие кронштейны. Осуществлять контроль герметичности (метановый/гелиевый тест или опрессовка) после первого пуска; избегать повторных циклов сильной деформации феррул, при демонтаже заменять феррулы и гайку при признаках износа. При сомнениях — согласовать рабочее давление с таблицами производителя для конкретной толщины стенки трубки.
