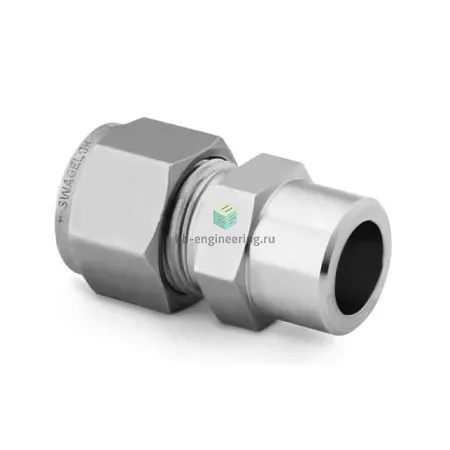

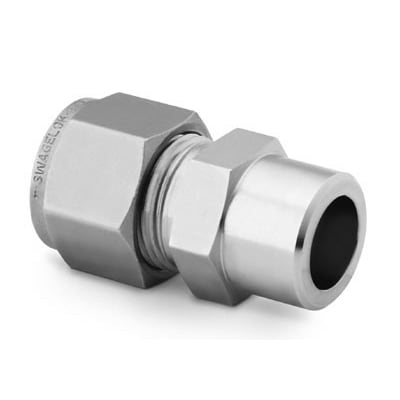

SS-600-6-6W Swagelok - Штуцер прямой под приварку внахлёст обжимной 3/8"-3/8", нерж.

Назначение и принцип работы

Прямой штуцер под приварку внахлёст предназначен для перехода между трубкой 3/8″ (Ø ≈9,52 мм) и трубопроводом с приварным окончанием 3/8″. Решает задачу герметичного и разъёмного соединения технологических линий в процессах отбора проб, газо- и жидкостных магистралях, приборах КИПиА и гидравлических системах. Работает по комбинированному принципу: одна сторона фиксируется неразъёмно приваркой к ответной деталии, вторая — обжатием трубки двумя обжимными кольцами (двухколечная конструкция) и гайкой, обеспечивая металл-металл уплотнение без дополнительного уплотнителя.

Ключевые особенности конструкции

Корпус и функциональные элементы изготовлены из нержавеющей стали AISI 316, что обеспечивает коррозионную стойкость к воде, маслам, растворителям и большинству технологических газов. Комбинация двух обжимных колец и гайки обеспечивает повторяемое уплотнение для трубки Ø 3/8″. Приварной конец — исполнение «внахлёст» — рассчитан на стандартную сварку под флюсом или TIG. Типичное рабочее давление для аналогичных изделий Swagelok при комнатной температуре достигает порядка 6000 psi (≈413 бар) для корректно установленных соединений; рабочая температура эксплуатации, ориентировочно, в диапазоне −65 °C…+260 °C в зависимости от среды и дополнительных уплотнений.

Экспертные рекомендации по применению

Перед сваркой снимите обжимные элементы и не подвергайте их термальной обработке. Сварку выполняют на корпусной стороне, затем контролируют геометрию приварного уступа. При установке трубки обеспечьте полную посадку до упора, затяжку гайки выполняйте по инструкции производителя (контрольный момент и число оборотов — обязательны). Не допускайте повторного использования деформированных колец; при монтаже проверяйте герметичность пробойным тестом и опрессовкой на рабочем давлении. Избегайте скручивания трубки при затяжке и эксплуатации в агрессивных средах без дополнительной защиты.
