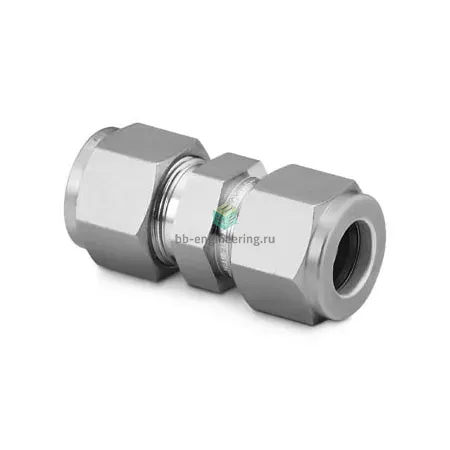

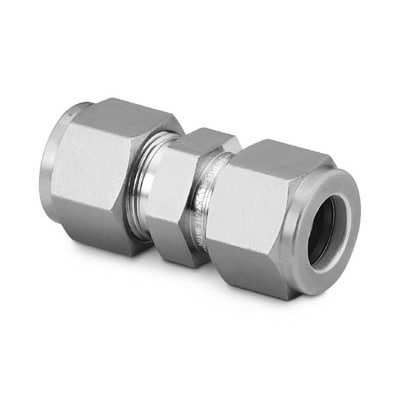

SS-600-6 Swagelok - Соединитель прямой обжимной 3/8", нерж.

Назначение и принцип работы

Прямой обжимной соединитель Swagelok для трубки 3/8″ предназначен для герметичного соединения трубопроводов в технологических и приборных системах передачи газов и жидкостей. Конструкция с двумя обжимными кольцами и гайкой обеспечивает металлическое уплотнение трубки при осевом сжатии ферруров; соединитель компенсирует небольшие перекосы и обеспечивает уплотнение без применения резьбовых уплотнителей. Применяется в системах КИПиА, лабораторных установках, пневмосистемах и агрессивных средах, где важна повторяемая разборка и высокая герметичность.

Ключевые особенности конструкции

Корпус и комплектующие выполнены из нержавеющей стали AISI 316, общий материал — нержавеющая сталь, что обеспечивает коррозионную стойкость и совместимость с широким спектром сред. Подключение — 3/8″ трубка; уплотнение реализовано двумя обжимными кольцами (двухферруровая система) и гайкой, без резьбовых уплотнителей. Типичные рабочие характеристики для аналогичных обжимных фитингов Swagelok: рабочее давление до 414 бар (6000 psi) в зависимости от диаметра и толщины стенки трубки; температурный диапазон эксплуатации примерно от −60 °C до +300 °C, зависящий от наличия неметаллических уплотнений и рабочей среды.

Экспертные рекомендации по применению

Подбирайте фитинг под конкретную трубку 3/8″ по наружному диаметру и толщине стенки; перед монтажом соблюдайте последовательность: сборка ферруров на трубке, посадка в корпус, затяжка гайки по рекомендованному моменту производителя. Избегайте повторных циклов чрезмерной перетяжки — это снижает надежность уплотнения. При агрессивных средах и высоких температурах контролируйте совместимость металла AISI 316 и среду; для вакуума и опасных сред применяйте проверенный сварной или фланцевый монтаж там, где требуется абсолютная нерозборность.
