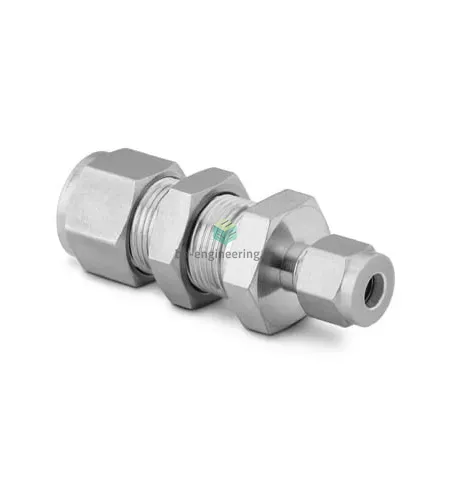

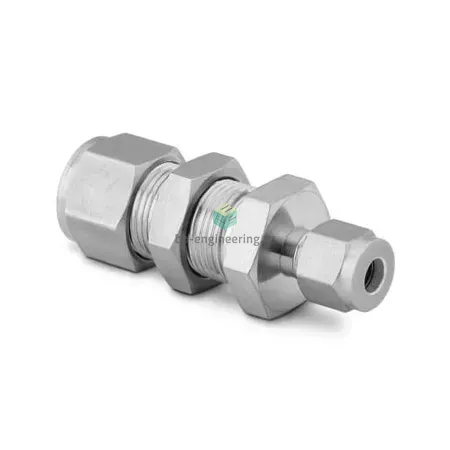

SS-600-61-4 Swagelok - Соединитель панельный обжимной 3/8-1/4", нерж.

Назначение и принцип работы

Панельный обжимной соединитель Swagelok SS-600-61-4 предназначен для присоединения линий измерений, пробоотборов и управляющих сигналов на щитах и панелях в технологических установках. Соединение реализуется по принципу двухфerrулевой обжимной системы: при затяжке гайки две конические обжимные втулки пластично деформируются вокруг трубки 3/8″ на одном конце и 1/4″ на другом, обеспечивая герметичность без применения уплотительных паст (тип уплотнения резьбы: отсутствует). Конструкция позволяет быстро монтировать/демонтировать участки трубопровода при минимальном риске течи.

Ключевые особенности конструкции

Корпус и обжимные элементы выполнены из нержавеющей стали AISI 316, обеспечивающей коррозионную стойкость в агрессивных средах. Тип конструкции — обжим трубки двумя обжимными кольцами и гайкой; подключения: канал 1 — 3/8″ (трубка), канал 2 — 1/4″ (трубка). Рабочие среды: гидравлические и пневматические линии, технологические газы, химические растворы. При стандартных условиях герметичность и прочность соответствуют промышленным требованиям — типичные рабочие давления в системах с трубками соответствующих диаметров могут достигать порядка нескольких сотен бар (в зависимости от материала и толщины трубки), температурный диапазон эксплуатации для стандартных уплотнителей и AISI 316 обычно покрывает типичные промышленные режимы (приблизительно от −60 °C до +200 °C); при использовании специальных уплотнений диапазон расширяется.

Экспертные рекомендации по применению

Подбирайте SS-600-61-4 по диаметру и толщине стенки трубки — герметичность критична при высоком давлении. Нарежьте трубку точно под 90°, обязательно удалите фаску и заусенцы, установите обжимные кольца в правильной последовательности. Затягивайте по инструкции производителя — сначала вручную, затем контрольной затяжкой (следовать регламенту Swagelok), избегайте перетяжки. Не используйте уплотняющие пасты на месте обжима; при монтаже на панели учитывайте толщину панели и положение фиксационной гайки. Перед вводом в эксплуатацию выполните опрессовку или проверку герметичности (гелий/азот или мыльный раствор) и контролируйте вибрационные нагрузки в узле.
