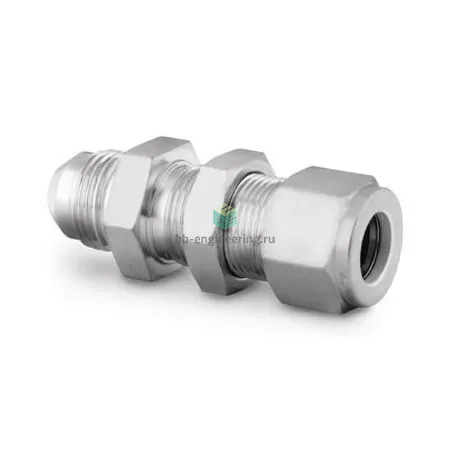

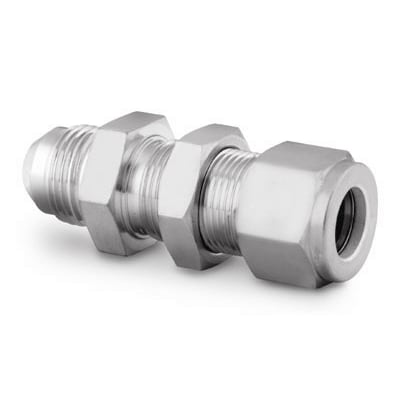

SS-600-61-6AN Swagelok - Соединитель панельный обжим-развальцовка 3/8", нерж.

Назначение и принцип работы

Соединитель панельный обжим‑развальцовка с углом конуса 37° (74° включённый угол) предназначен для неподвижного вывода трубопровода через панель при подключении 3/8″ (6AN) трубок в технологических, гидравлических и пневматических системах. Принцип действия — двухколечная обжимная система: при затяжке гайки наружное и внутреннее обжимные кольца формируют герметичное кольцо вокруг трубки и обеспечивают уплотнение по торцу 37° в соответствии со стандартом SAE J514 (ISO 8434-2). Конструкция рассчитана на работу с нержавеющей трубкой и обеспечивает устойчивость к вибрации, повторным разборкам и повышенным механическим нагрузкам.

Ключевые особенности конструкции

Корпус и обжимные элементы выполнены из нержавеющей стали AISI 316, общий материал — нержавеющая сталь, что обеспечивает коррозионную стойкость в агрессивных средах и совместимость с нефтехимией, водородом и экологически чистыми газами. Исполнение — панельный соединитель с двумя обжимными кольцами и гайкой; тип уплотнения резьбы отсутствует (герметизация — обжим трубки и торцовое уплотнение 37°). Рабочие среды: инертные и агрессивные газы, жидкости и гидравлические масла. Рабочий диапазон температур типично — от −54 °C до +204 °C для металлического соединения; рабочее давление зависит от материала и толщины стенки трубки и может достигать порядка 690 бар (10 000 psi) при применении рекомендованной нержавеющей трубки и корректной сборке.

Экспертные рекомендации по применению

Подбирайте соединитель под конкретный наружный диаметр и толщину стенки трубки 3/8″; используйте трубку из AISI 316 или совместимого сплава для сохранения коррозионной совместимости. При монтаже соблюдайте инструкцию производителя: подготовьте торец трубки (обрезать, удалить заусенцы, обеспечить соосность), затяните гайку по регламенту Swagelok и проверьте установку на герметичность. Избегайте перекоса при сборке и избыточного момента — основная типичная ошибка; при частых разборках контролируйте состояние обжимных колец и при необходимости заменяйте. Для ввода через панель обеспечьте правильный диаметр отверстия и фиксирующую гайку; при критичных режимах используйте расчёт по давлению трубки и испытание на протечку после монтажа.
