SS-600-61-8 Swagelok - Соединитель панельный обжимной 1/2-3/8", нерж.

Назначение и принцип работы

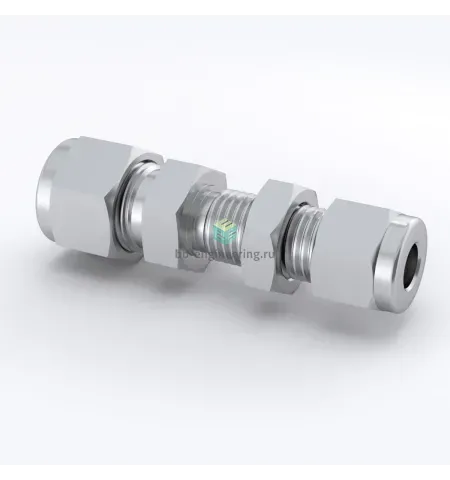

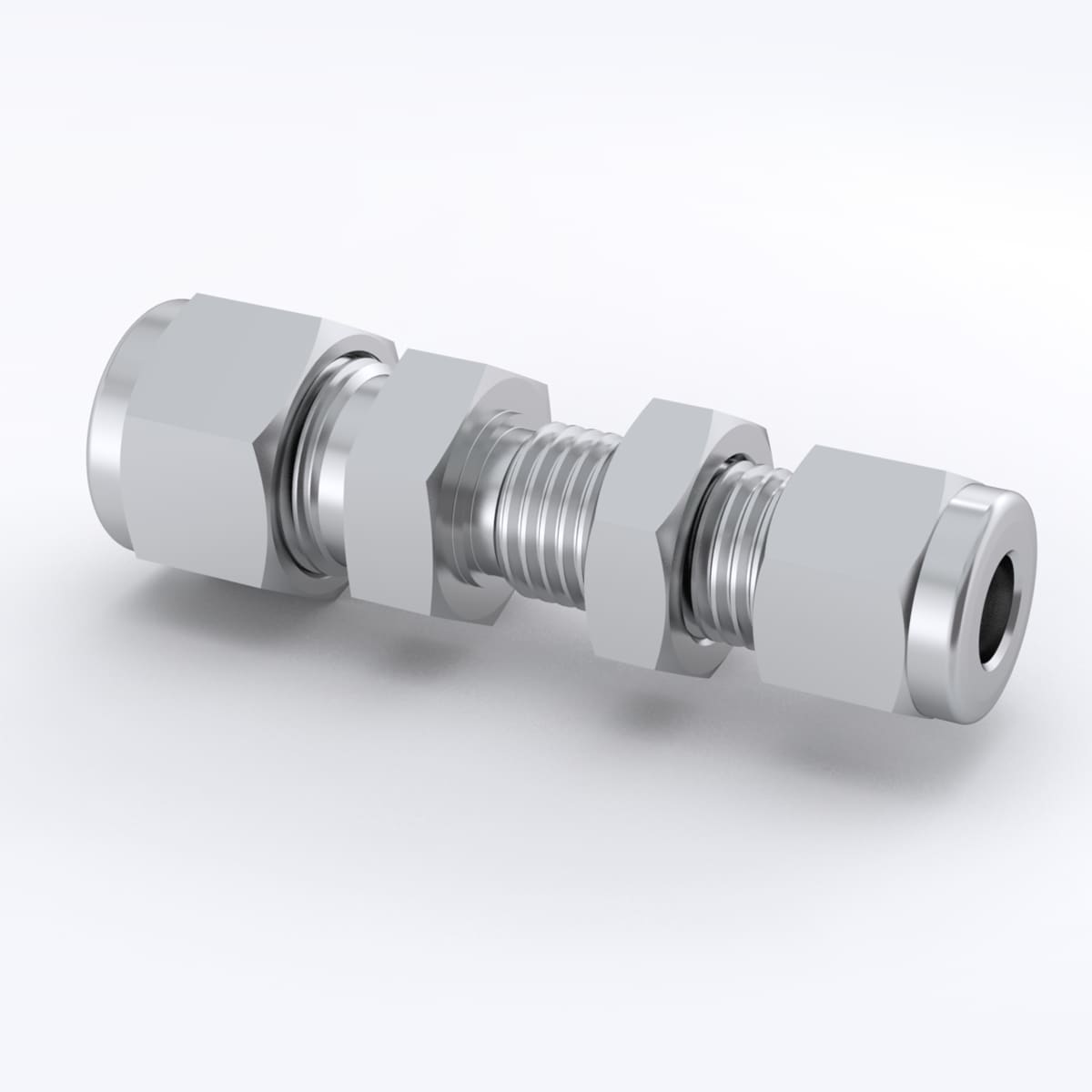

Панельный обжимной соединитель Swagelok SS-600-61-8 предназначен для коммутации жёстких трубок 1/2″ и 3/8″ через отверстие в щите или панели при построении технологических магистралей и приборных узлов. Конструкция двухобжимного типа с двумя обжимными кольцами и гайкой обеспечивает металл-металл уплотнение без применения уплотнительных паст и лент, что гарантирует газонепроницаемость в широком диапазоне сред (вакуум, сжатый воздух, инертные и многих агрессивных сред). Технически изделие реализует принцип торцевого обжатия фланцевой поверхности обжимных колец на наружную поверхность трубки, создавая уплотнение и механическую фиксацию на панельном переходе.

Ключевые особенности конструкции

Корпус и детали выполнены из нержавеющей стали AISI 316, общий материал — нержавеющая сталь, что обеспечивает коррозионную стойкость и совместимость с агрессивными средами. Исполнение — панельный соединитель с двумя обжимными кольцами (two-ferrule design) и гайкой; резьбовое уплотнение у данного артикула не используется. Подключения: канал 1 — 1/2″ трубка, канал 2 — 3/8″ трубка. Рабочая температура соответствует диапазону для металлоконструкций 316 SS (приблизительно от −54 °C до +204 °C для стандартных узлов); допустимое рабочее давление сильно зависит от толщины стенки трубки и монтажных условий, при типичных конфигурациях Swagelok возможна эксплуатация при давлениях до порядка сотен бар (для конкретного значения ориентируйтесь в таблицах рабочего давления производителя).

Экспертные рекомендации по применению

При подборе учитывайте внутренний диаметр и толщину стенки обеих трубок: герметичность и допустимое давление определяются совместимостью трубки с обжимными кольцами. Монтируйте через панель с правильной посадочной глубиной, предварительно очистив торцы труб и избегая заусенцев. Затягивайте соединение согласно рекомендациям Swagelok для данного размера — сначала вручную до упора, затем ключом на установленный угол/момент (сверьтесь с паспортом изделия). Не применяйте герметики на обжимном соединении; при демонтаже заменяйте обжимные кольца при повторной сборке при сомнениях в целостности. Избегайте вибраций и ударных перегрузок; при агрессивных средах или повышенных температурах проверяйте совместимость по химстабильности AISI 316.
