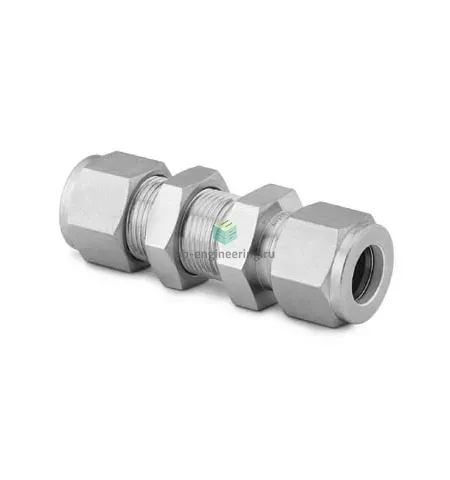

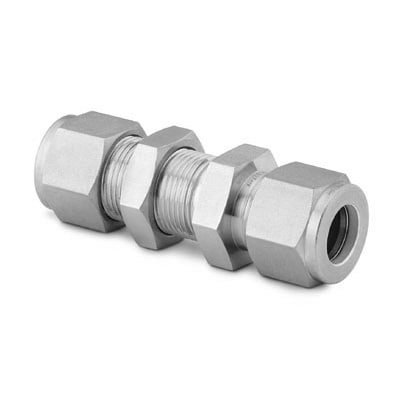

SS-600-61 Swagelok - Соединитель панельный обжимной 3/8", нерж.

Назначение и принцип работы

Панельный обжимной соединитель Swagelok SS-600-61 предназначен для прохода и быстрого присоединения 3/8″ (Ø 9,52 мм) трубопроводов на панелях приборного щита и распределительных колодках в системах КИПиА, технологической арматуры и лабораторных стендов. Принцип работы — механическое уплотнение трубки двумя обжимными кольцами и гайкой (double ferrule), обеспечивающее герметичное металлометаллическое соединение без применения уплотнительных нитей; обеспечивает надёжную работу в системах с газами и жидкостями, включая высокое давление и вакуум.

Ключевые особенности конструкции

Корпус и комплектующие выполнены из нержавеющей стали (обобщённо — сталь нержавеющая; корпус — AISI 316), что даёт повышенную коррозионную стойкость в агрессивных средах. Конструкция — панельный фитинг с двухколечным обжатием и гайкой; тип уплотнения резьбы не применяется. Рабочие среды: нейтральные и агрессивные жидкости и газы, аналитические и технологические линии. При отсутствии эластомерных уплотнений допускает широкий диапазон температур (от криогенных условий до порядка +400 °C, в зависимости от используемых материалов трубки и среды) и рабочие давления, типичные для инструментальной нержавеющей арматуры — до сотен бар при корректно подобранной толщине стенки трубки.

Экспертные рекомендации по применению

Для надёжного уплотнения подготовьте трубу: ровная, снятая фаска и удалённая стружка. Сборка: навинтить гайку пальцами, затем затянуть ключом согласно инструкции производителя (обычно ≈1¼ оборота после прижима), удерживая корпус; проверять на протечки гидравлическим или пневматическим методом. Избегать повторного многократного использования обжимных колец при повреждениях; не превышать допустимые давления для конкретной трубы; при агрессивных хлоридных средах учитывать риск питтинга AISI 316 и при необходимости выбирать специальные сплавы.
