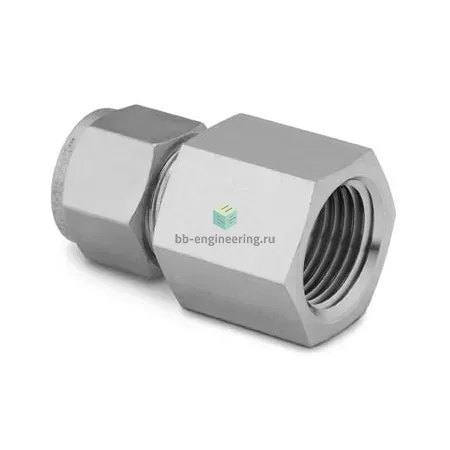

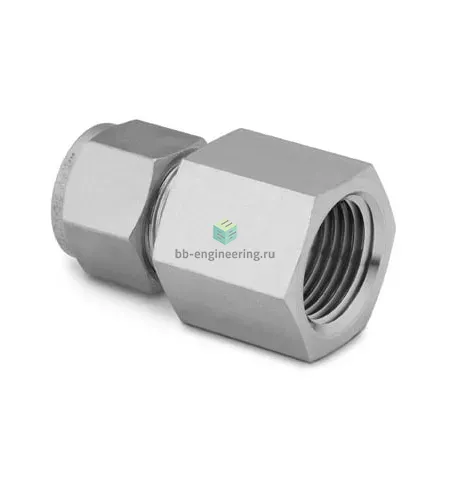

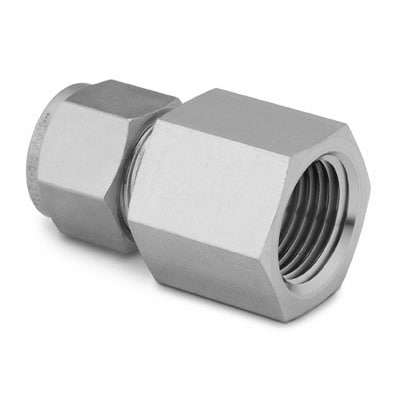

SS-600-7-4RJ Swagelok - Штуцер с внутр. резьбой под манометр обжимной G1/4-3/8", нерж.

Назначение и принцип работы

Обжимной штуцер с внутренней резьбой под манометр предназначен для подсоединения манометров и контрольно-измерительной аппаратуры с резьбой G1/4 к магистралям из трубки Ø 3/8" (9,525 мм). Устройство решает задачу передачи давления с трубопровода на прибор с минимальными утечками и высокой повторяемостью уплотнения. Работает по принципу двухкольцевого обжима: при затяжке гайки передняя и задняя обжимные кольца фиксируют трубку металл/металл, обеспечивая герметичность; резьбовое соединение манометра уплотняется прокладкой, сажаемой в внутреннюю проточку корпуса.

Ключевые особенности конструкции

Корпус и обжимные элементы — нержавеющая сталь AISI 316, стойкая к коррозии и большинству рабочих сред. Конструкция — двухобжимная (две обжимные кольца + гайка) обеспечивает высокий сопротивление вибрациям и повторным сборкам. Входы: канал 1 — G1/4 (параллельная резьба BSPP для манометра), канал 2 — 3/8" для трубки Ø 9,525 мм. Резьба уплотняется прокладкой в внутренней проточке, что позволяет использовать приборы с тонкими фасками. Рекомендуемые среды: нейтральные и агрессивные газы, жидкости и масла, пар при соответствующей температуре. Ориентировочный диапазон рабочего давления для типичных обжимных фитингов Swagelok этого класса — до 420 бар (≈6000 psi) в зависимости от толщины стенки трубки; температурный диапазон эксплуатации при металлическом уплотнении — примерно от −54 °C до +232 °C (конкретные значения уточняйте по паспортам).

Экспертные рекомендации по применению

Перед монтажом удалите заусенцы и грязь с торца трубки, вставьте трубку до упора и затяните гайку согласно таблице крутящих моментов производителя. Не используйте повторно деформированные обжимные кольца и прокладки — заменяйте при каждом демонтаже. Для высоких давлений выбирайте трубку с требуемой толщиной стенки; при агрессивных средах проверяйте совместимость уплотнительной прокладки с рабочей средой. После установки выполните пробу на герметичность (газовый детектор или манометрическая проба). Избегайте радиальных нагрузок и изгибов в зоне фитинга для предотвращения преждевременных течей.
