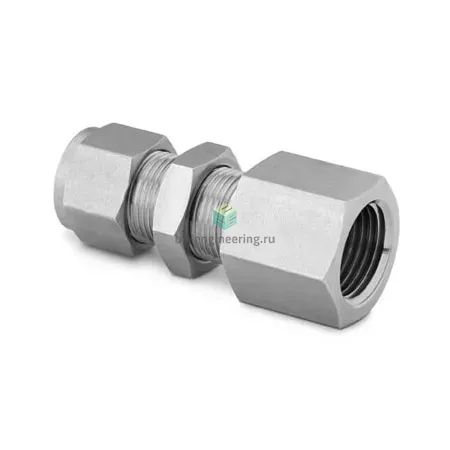

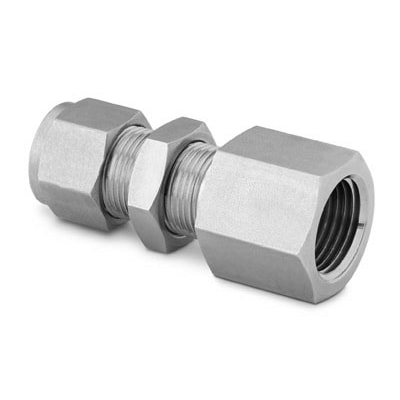

SS-600-71-4 Swagelok - Соединитель панельный с внутр. резьбой обжимной NPT1/4-3/8", нерж.

Назначение и принцип работы

Панельный соединитель с внутренней конической резьбой NPT1/4 и обжимным под ответную трубку 3/8" предназначен для коммутации металлических трубопроводов и приборных узлов через панель. Уплотнение резьбы выполняется ФУМ‑лентой (PTFE), герметизация линии трубки осуществляется за счёт двухобоймовой обжимной системы: гайка + две обжимные втулки создают металл‑к‑металлу уплотнение при затяжке. Применяется в технологических линиях с агрессивными средами и в средах высокого давления (см. рекомендации производителя для конкретной стенки трубки и давления), обеспечивает компактное и съёмное панельное подключение в системах аналитики, КИПиА и гидравлики.

Ключевые особенности конструкции

Корпус и обжимные элементы — нержавеющая сталь AISI 316, что обеспечивает коррозионную стойкость и совместимость с широким набором рабочих сред (вода, газовые смеси, химреагенты). Форма: панельный соединитель с внутр. резьбой NPT1/4 — подсоединение каналов: канал 1 — NPT1/4 (внутренняя коническая резьба), канал 2 — 3/8" трубка (обжим). Тип уплотнения резьбы — ФУМ‑лента. Тип конструкции — двухобоймовой обжим (две феррулы + гайка), обеспечивающий надёжное металл‑к‑металлу уплотнение. Типичные эксплуатационные диапазоны для компл. из AISI 316: ориентировочно до нескольких сотен бар (зависит от трубки и стенки), температурный диапазон ≈ −54…+204 °C при применении PTFE‑уплотнений и штатных материалов; точные допустимые давления/температуры уточняйте по таблицам Swagelok для конкретной комбинации трубка/стенка.

Экспертные рекомендации по применению

Перед монтажом обеспечьте правильное протяжение трубки до упора корпуса и качественную обработку торца (очистка, снятие заусенцев). Резьбу NPT герметизировать только ФУМ‑лентой, избегать использования паст, затрудняющих демонтаж; не наносите уплотнитель на область феррул. При установке следуйте инструкциям производителя по последовательности и числу поворотов гайки после «до упора» (смотреть таблицу затяжек Swagelok для 3/8" трубки) — неправильная или чрезмерная затяжка ведёт к протечкам и повреждению феррул. Избегайте изгибных нагрузок в зоне фитинга и используйте соответствующую стенку трубки и подкрепление панели при вибрации и высоком давлении.
