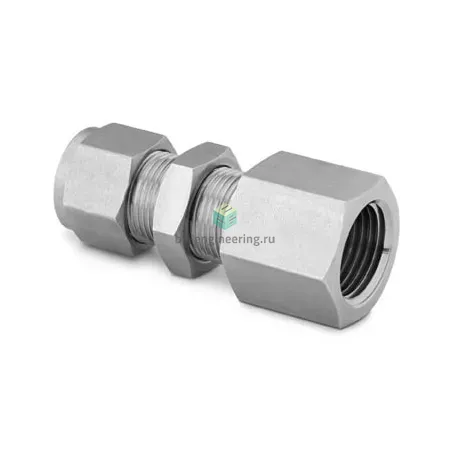

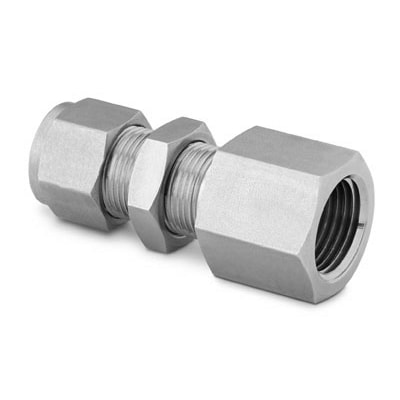

SS-600-71-6 Swagelok - Соединитель панельный с внутр. резьбой обжимной NPT3/8-3/8", нерж.

Назначение и принцип работы

Соединитель панельный с внутренней резьбой NPT 3/8 — предназначен для герметичного вывода трубопровода через панель и быстрого подключения 3/8″ трубки методом обжима. Устройство решает задачу передачи жидкостей и газов в контрольно-измерительных и технологических контурах, обеспечивая уплотнение резьбы с помощью ФУМ‑ленты и герметизацию трубного сопряжения двухконусной системой обжима (две обжимные кольца + гайка). Принцип работы — механическое фиксирование и пластическая деформация обжимных колец при затяжке гайки, что формирует металлоконтактное уплотнение на трубке Ø3/8″ и силовой резьбовой сальник NPT для прохода через панель.

Ключевые особенности конструкции

Корпус и внутренние элементы — нержавеющая сталь AISI 316, устойчивы к коррозии и агрессивным средам. Конструкция — двухконусная обжимная система Swagelok (две обжимные кольца + гайка), стандартная внутренняя резьба NPT3/8, уплотнение резьбы — ФУМ‑лента. Применяется с трубкой 3/8″ (согласно маркировке) и предназначен для сред: инертных газов, сжатого воздуха, жидкостей и химреагентов, совместимых с AISI 316. Типичный рабочий диапазон температур: от −54 °C до +232 °C; рабочее давление зависит от стенки трубки и условий: для стандартной 3/8″ трубки часто до ≈1500 psi (≈103 bar), при использовании усиленной трубки — до нескольких тысяч psi (сверьтесь с паспортом Swagelok).

Экспертные рекомендации по применению

Подбирайте толщину стенки трубки в соответствии с требуемым давлением; перед монтажом очистите торец трубки, снимите фаску по рекомендациям производителя и используйте оригинальные обжимные кольца. Резьбу NPT уплотняйте ФУМ‑лентой в 2–3 слоя по направлению закрутки; не применяйте пасты на основе кислот. Затягивайте гайку по моментам или числу оборотов, указанным в таблицах Swagelok, избегая перекоса — это наиболее частая причина подтеканий. Для агрессивных сред и критичных по давлению систем сверяйтесь с паспортными таблицами по давлению/температуре и проводите испытание на герметичность после монтажа.
